ABB Stotz S&J Sicherungsautomat SU201M-K10 2CDS271337R0427

Produktbeschreibung

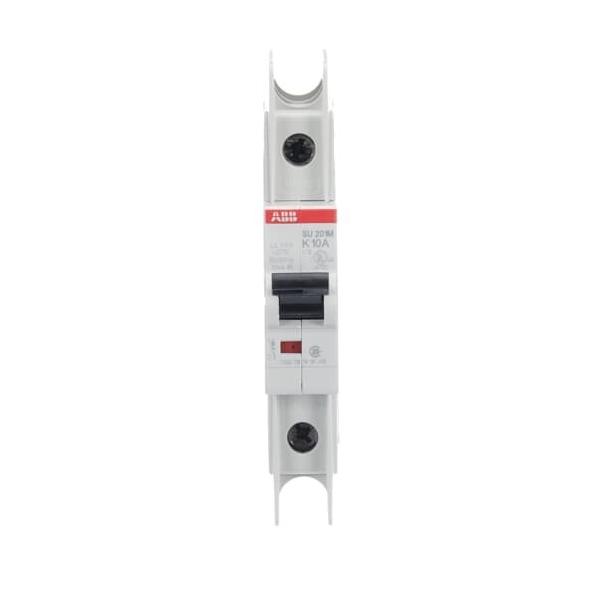

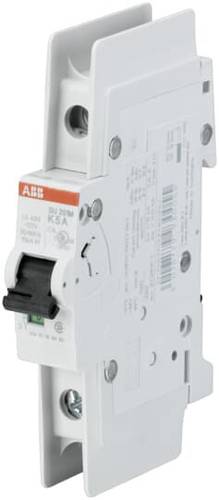

ABB Stotz S&J Sicherungsautomat SU201M-K10

Hersteller:ABB Stotz S&J
Bezeichnung:Sicherungsautomat 10kA, K10A, 1P UL489
Typ:SU201M-K10
Einbautiefe:69 mm
Auslösecharakteristik:K
Polzahl (gesamt):1
Anzahl der abgesicherten Pole:1
Bemessungsstrom:10 A
Bemessungsspannung:277 V
Bemessungsisolationsspannung Ui:440 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:11,2 kA
Spannungsart:AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:15 kA
Frequenz:50..60 Hz
Verlustleistung:2,1 W
Energiebegrenzungsklasse:3
Unterputzmontage:nein
Mitschaltender Neutralleiter:nein
Überspannungskategorie:3
Verschmutzungsgrad:3
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:1
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-25..55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²
Explosionsgeschützt:nein

ABB Stotz S&J Sicherungsautomat SU201M-K10: weitere Details

Die Sicherungsautomaten der Baureihe SU 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL489 bzw. CSA 22.2 No. 5. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die Kombination aus den Zulassungen nach UL489, CSA 22.2 No. 5 und IEC/EN60947-2 machen dieses Gerät zu einem weltweit einsetzbaren Gerät für hohe Ansprüche und wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Geliefert wird: ABB Stotz S&J Sicherungsautomat 10kA, K10A, 1P UL489 SU201M-K10, Verpackungseinheit: 1 Stk., EAN: 4016779930093
