ABB Stotz S&J Sicherungsautomat S203M-K16 2CDS273001R0467

Produktbeschreibung

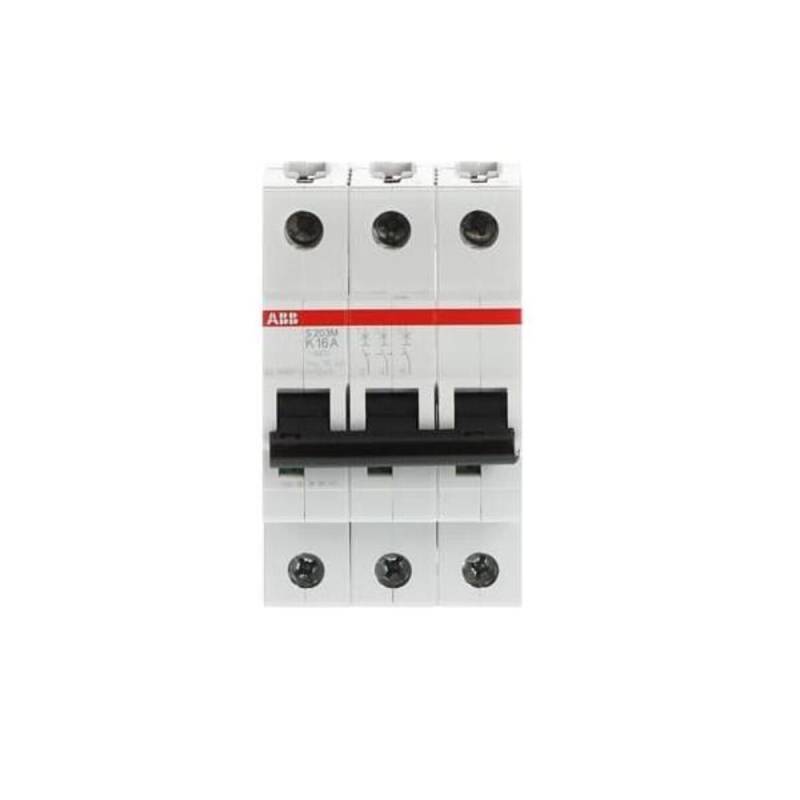

ABB Stotz S&J Sicherungsautomat S203M-K16

Hersteller:ABB Stotz S&J
Bezeichnung:Sicherungsautomat 10kA 16A K 3p
Typ:S203M-K16
Einbautiefe:69 mm
Auslösecharakteristik:K
Polzahl (gesamt):3
Anzahl der abgesicherten Pole:3
Bemessungsstrom:16 A
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:440 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:10 kA
Spannungsart:AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:15 kA
Frequenz:50..60 Hz
Verlustleistung:6 W
Energiebegrenzungsklasse:3
Unterputzmontage:nein
Mitschaltender Neutralleiter:nein
Überspannungskategorie:3
Verschmutzungsgrad:3
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:3
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-25..55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²
Explosionsgeschützt:nein

ABB Stotz S&J Sicherungsautomat S203M-K16: weitere Details

Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Geliefert wird: ABB Stotz S&J Sicherungsautomat 10kA 16A K 3p S203M-K16, Verpackungseinheit: 1 Stk., EAN: 4016779601245
