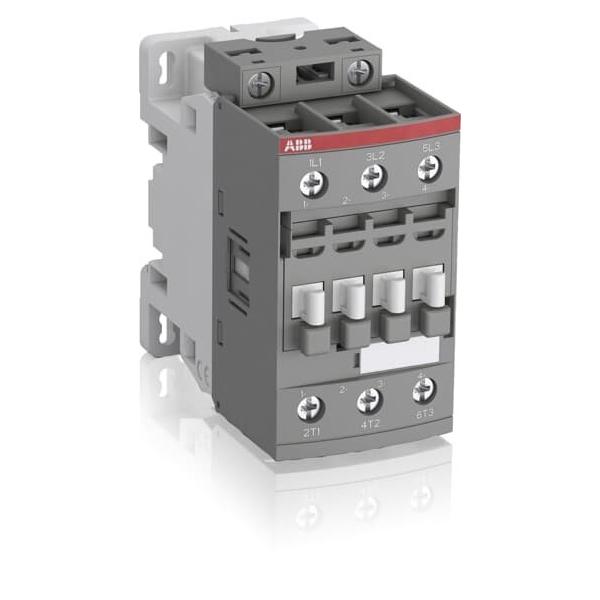

ABB Stotz S&J Schütz AF30-30-00-13 1SBL277001R1300

Produktbeschreibung

ABB Stotz S&J Schütz AF30-30-00-13

Hersteller:ABB Stotz S&J
Bezeichnung:Schütz 100-250V AC/DC
Typ:AF30-30-00-13
Bemessungssteuerspeisespannung Us bei AC 50 Hz:100..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:100 V
Bemessungssteuerspeisespannung Us bei DC:100 V
Spannungsart zur Betätigung:AC/DC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:690 V
Betriebsspannung bei AC 60 Hz:690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:32 A
Bemessungsbetriebsleistung bei AC-3, 400 V:15 kW
Bemessungsbetriebsleistung NEMA:14,914 kW
Geeignet für Reiheneinbau:nein
Breite:45 mm
Höhe:86 mm
Tiefe:86 mm

ABB Stotz S&J Schütz AF30-30-00-13: weitere Details

Die 3-poligen AF30-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Geliefert wird: ABB Stotz S&J Schütz 100-250V AC/DC AF30-30-00-13, Verpackungseinheit: 1 Stk., EAN: 3471523111233
