ABB Stotz S&J Sammelschienenblock SZ-PSB1N GHV0360503R0021

Produktbeschreibung

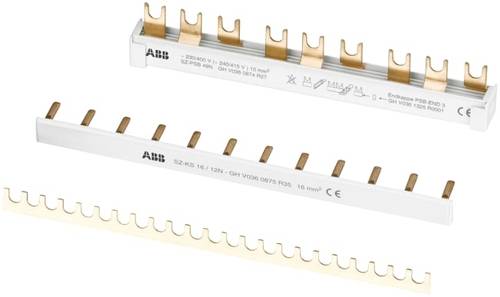

ABB Stotz S&J Sammelschienenblock SZ-PSB1N

Hersteller:ABB Stotz S&J
Bezeichnung:Sammelschienenblock 10qmm 3x3p.
Typ:SZ-PSB1N
Anzahl der Phasen:3
Polzahl:9
Geeignet für Anzahl Geräte:3
Teilungsmaß:44698 mm
Querschnitt:10 mm²
Länge:231 mm
Bemessungsdauerstrom Iu:63 A
Ausführung des elektrischen Anschlusses:Stift
Isoliert:ja
Bemessungsstoßspannung:4,5 kV
Max. Bemessungsbetriebsspannung Ue:690 V
Bemessungskurzzeitstromfestigkeit Icw:25 kA
Geeignet für Geräte mit N-Leiter:nein
Geeignet für Geräte mit Hilfsschalter:nein
Farbe:grau

ABB Stotz S&J Sammelschienenblock SZ-PSB1N: weitere Details

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

Geliefert wird: ABB Stotz S&J Sammelschienenblock 10qmm 3x3p. SZ-PSB1N, Verpackungseinheit: 1 Stk., EAN: 4016779104302
