ABB Stotz S&J Sammelschiene SZ-PSB24N GHV0360875R0012

Produktbeschreibung

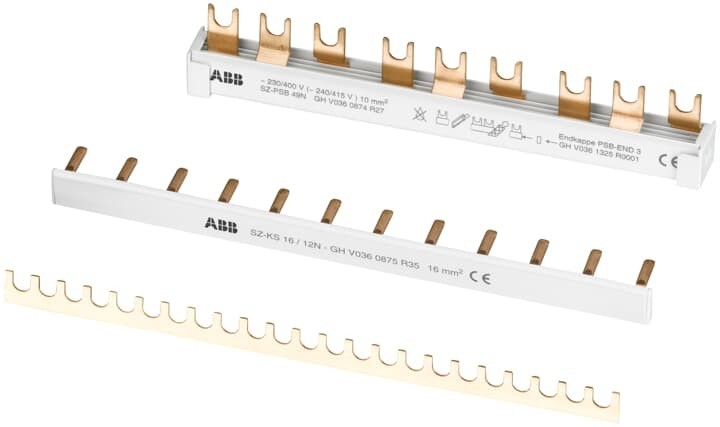

ABB Stotz S&J Sammelschiene SZ-PSB24N

Hersteller:ABB Stotz S&J
Bezeichnung:Sammelschiene
Typ:SZ-PSB24N
Anzahl der Phasen:3
Polzahl:60
Geeignet für Anzahl Geräte:20
Teilungsmaß:44698 mm
Querschnitt:16 mm²
Länge:1000 mm
Bemessungsdauerstrom Iu:80 A
Ausführung des elektrischen Anschlusses:Stift
Isoliert:ja
Bemessungsstoßspannung:4,5 kV
Max. Bemessungsbetriebsspannung Ue:690 V
Bemessungskurzzeitstromfestigkeit Icw:25 kA
Geeignet für Geräte mit N-Leiter:nein
Geeignet für Geräte mit Hilfsschalter:nein
Farbe:grau

ABB Stotz S&J Sammelschiene SZ-PSB24N: weitere Details

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

Geliefert wird: ABB Stotz S&J Sammelschiene SZ-PSB24N, Verpackungseinheit: 1 Stk., EAN: 4012233554003
