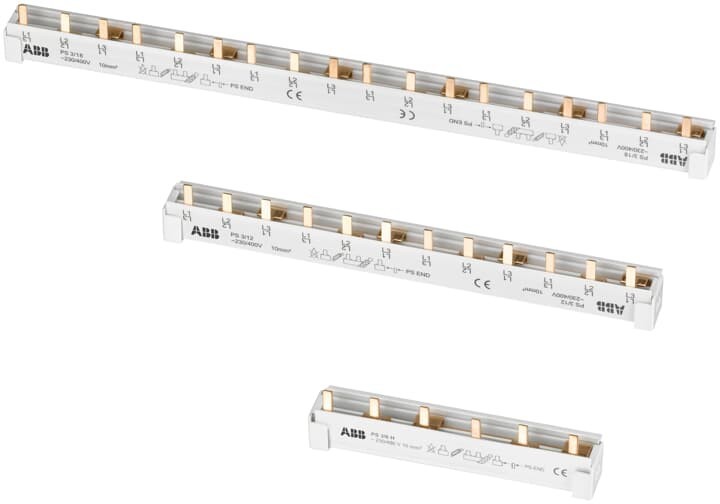

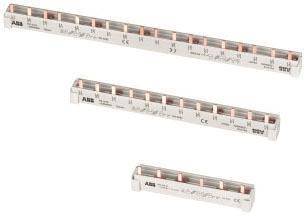

ABB PS4/12NA Phasenschiene 4Ph. 12Pins 10qmm

Vierpolige Spannungsverteilung: Ermöglicht die gleichzeitige Versorgung von bis zu sechs zweipoligen Schutzgeräten, was den Verdrahtungsaufwand reduziert und die Übersichtlichkeit im Schaltschrank erhöht. Hohe Stromtragfähigkeit: Mit einem Querschnitt von 10 mm² ist die Schiene für Nennströme bis zu 63 A ausgelegt, geeignet für anspruchsvolle Anwendungen in Wohn- und Zweckbauten. ​ Kompatibilität: Entwickelt für ABB-Geräte mit 17,5 mm Teilungsmaß, wie S200, F200 und DDA200, ermöglicht eine nahtlose Integration in bestehende Systeme. Einfache Montage: Die Stiftausführung (Pin-Type) ermöglicht eine schnelle und sichere Installation auf DIN-Hutschienen, wodurch Installationszeit und -kosten reduziert werden. Isolierte Ausführung: Die Phasenschiene ist isoliert, was zusätzlichen Schutz bietet und den Sicherheitsanforderungen in elektrischen Installationen entspricht.

Sammelschiene PS4/12NA

ABB Stotz S&J Sammelschiene PS4/12NA Hersteller:ABB Stotz S&J Bezeichnung:Sammelschiene Typ:PS4/12NA Anzahl der Phasen:4 Polzahl:12 Geeignet für Anzahl Geräte:3 Teilungsmaß:17,5 mm Querschnitt:10 mm² Länge:212 mm Breite in Teilungseinheiten:12 Bemessungsdauerstrom Iu:63 A Ausführung des elektrischen Anschlusses:Stift Isoliert:ja Bemessungsstoßspannung:4 kV Max. Bemessungsbetriebsspannung Ue:690 V Bemessungskurzzeitstromfestigkeit Icw:25 kA Geeignet für Geräte mit N-Leiter:ja Geeignet für Geräte mit Hilfsschalter:nein Farbe:grau ABB Stotz S&J Sammelschiene PS4/12NA: weitere Details ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen) Geliefert wird: ABB Stotz S&J Sammelschiene PS4/12NA, Verpackungseinheit: 1 Stk., EAN: 4016779656139

Fehlerstrom-Schutzschalter System pro M compact 3-polige Sammelschienen zum Ablängen - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - ABB PS4/12NA Phasenschiene PS4/12NA 4-phasig für FI/LS
