ABB Stotz S&J Sammelschiene PS2/58 2CDL220001R1058

Produktbeschreibung

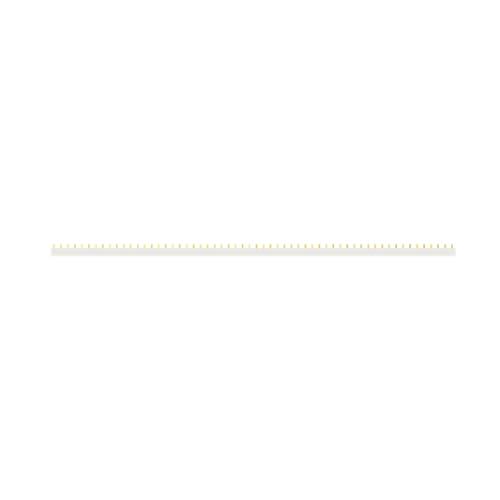

ABB Stotz S&J Sammelschiene PS2/58

Hersteller:ABB Stotz S&J
Bezeichnung:Sammelschiene pro M Compact
Typ:PS2/58
Anzahl der Phasen:2
Polzahl:58
Geeignet für Anzahl Geräte:29
Teilungsmaß:44729 mm
Querschnitt:10 mm²
Länge:1020 mm
Breite in Teilungseinheiten:58
Bemessungsdauerstrom Iu:63 A
Ausführung des elektrischen Anschlusses:Stift
Isoliert:ja
Bemessungsstoßspannung:4,5 kV
Bedingter Bemessungskurzschlussstrom Iq:25 kA
Max. Bemessungsbetriebsspannung Ue:690 V
Bemessungskurzzeitstromfestigkeit Icw:25 kA
Geeignet für Geräte mit N-Leiter:nein
Geeignet für Geräte mit Hilfsschalter:nein
Farbe:grau

ABB Stotz S&J Sammelschiene PS2/58: weitere Details

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

Geliefert wird: ABB Stotz S&J Sammelschiene pro M Compact PS2/58, Verpackungseinheit: 1 Stk., EAN: 4016779556552
