ABB Stotz S&J Kleinschütz B7S-30-10-1.7 24V GJL1313001R7101

Produktbeschreibung

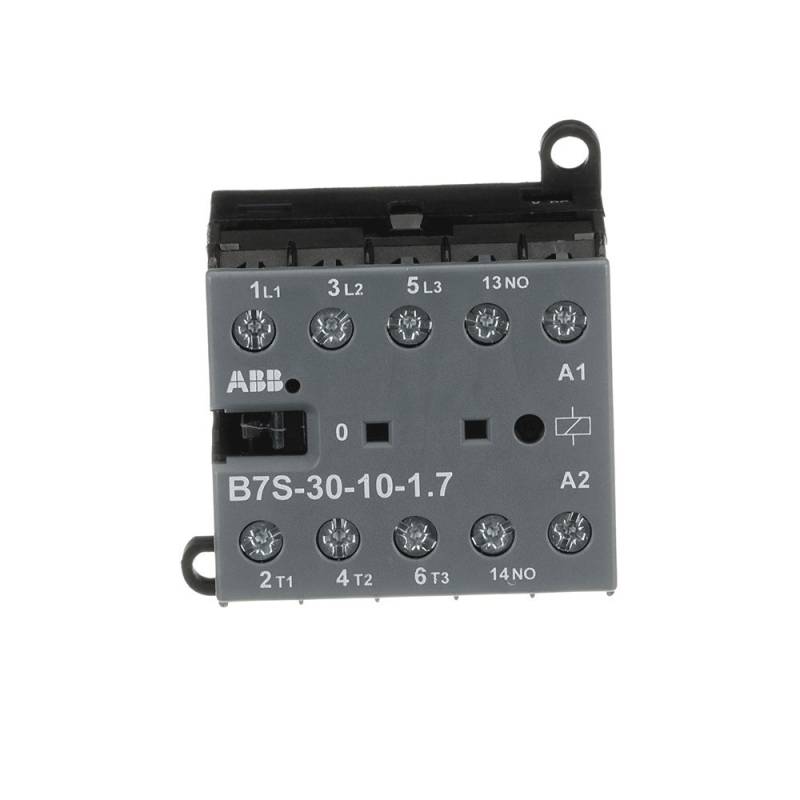

ABB Stotz S&J Kleinschütz B7S-30-10-1.7 24V

Hersteller:ABB Stotz S&J
Bezeichnung:Kleinschütz
Typ:B7S-30-10-1.7 24V
Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:24 V
Bemessungssteuerspeisespannung Us bei DC:24 V
Spannungsart zur Betätigung:DC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:220..690 V
Betriebsspannung bei AC 60 Hz:220..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:12 A
Bemessungsbetriebsleistung bei AC-3, 400 V:5,5 kW
Bemessungsbetriebsleistung NEMA:2,2371 kW
Anzahl der Hilfskontakte als Schließer:1
Geeignet für Reiheneinbau:nein
Breite:52,5 mm
Höhe:57,5 mm
Tiefe:46,7 mm

ABB Stotz S&J Kleinschütz B7S-30-10-1.7 24V: weitere Details

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

Geliefert wird: ABB Stotz S&J Kleinschütz B7S-30-10-1.7 24V, Verpackungseinheit: 1 Stk., EAN: 4013614189845
