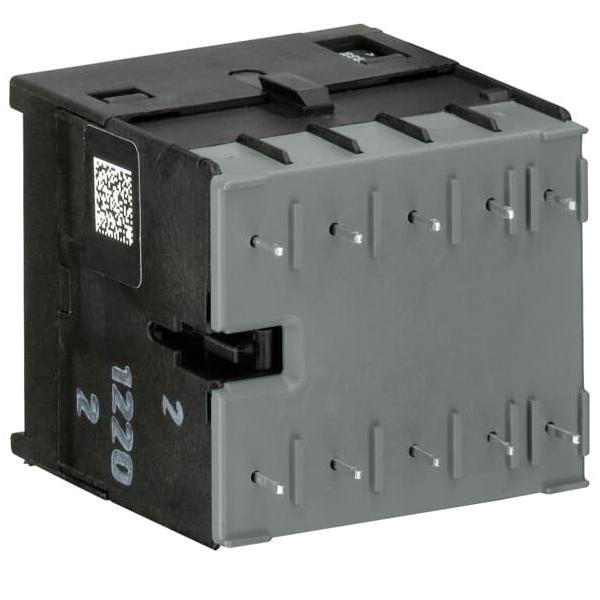

ABB Stotz S&J Kleinschütz B7-30-10-P-24AC GJL1311009R0101

Produktbeschreibung

ABB Stotz S&J Kleinschütz B7-30-10-P-24AC

Hersteller:ABB Stotz S&J
Bezeichnung:Kleinschütz 24V 40-450Hz
Typ:B7-30-10-P-24AC
Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:24 V
Bemessungssteuerspeisespannung Us bei DC:24 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Leiterplattenanschluss
Betriebsspannung bei AC 50 Hz:220..690 V
Betriebsspannung bei AC 60 Hz:220..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:12 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:12 A
Bemessungsbetriebsleistung bei AC-3, 400 V:5,5 kW
Bemessungsbetriebsleistung NEMA:2,2371 kW
Anzahl der Hilfskontakte als Schließer:1
Geeignet für Reiheneinbau:nein
Breite:47,5 mm
Höhe:45,2 mm
Tiefe:47,7 mm

ABB Stotz S&J Kleinschütz B7-30-10-P-24AC: weitere Details

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

Geliefert wird: ABB Stotz S&J Kleinschütz 24V 40-450Hz B7-30-10-P-24AC, Verpackungseinheit: 1 Stk., EAN: 4013614189029
