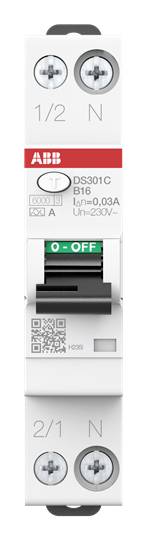

ABB Stotz S&J FI/LS-Schalter DS301C B16 A30#R1165 2CSR255163R1165

Produktbeschreibung

ABB Stotz S&J FI/LS-Schalter DS301C B16 A30#R1165

Hersteller:ABB Stotz S&J
Bezeichnung:FI/LS-Schalter 6kA,1P+N
Typ:DS301C B16 A30#R1165
Polzahl (gesamt):2
Anzahl der abgesicherten Pole:1
Bemessungsspannung:240 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsstrom:16 A
Bemessungsfehlerstrom:0,03 A
Fehlerstrom-Typ:A
Energiebegrenzungsklasse:3
Verlustleistung:2,83 W
Bemessungsabschaltvermögen nach EN 61009:6 kA
Bemessungsabschaltvermögen nach IEC 60947-2:6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1:6 kA
Abschaltcharakteristik:unverzögert
Spannungsart:AC
Frequenz:50/60 Hz
Auslösecharakteristik:B
Mitschaltender Neutralleiter:ja
Mit Verriegelungsvorrichtung:nein
Überspannungskategorie:3
Verschmutzungsgrad:2
Umgebungstemperatur während des Betriebs:-25..55 °C
Breite in Teilungseinheiten:1
Einbautiefe:17,6 mm
Unterputzmontage:nein
Fehlauslöseschutz:nein
Schutzart (IP):IP20
Anschließbarer Leiterquerschnitt eindrähtig:1,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..16 mm²

ABB Stotz S&J FI/LS-Schalter DS301C B16 A30#R1165: weitere Details

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Geliefert wird: ABB Stotz S&J FI/LS-Schalter 6kA,1P+N DS301C B16 A30#R1165, Verpackungseinheit: 1 Stk., EAN: 8012542359852
