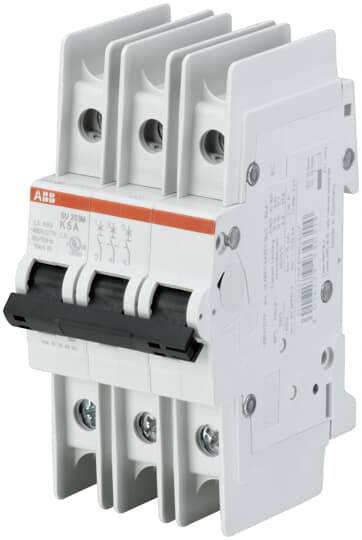

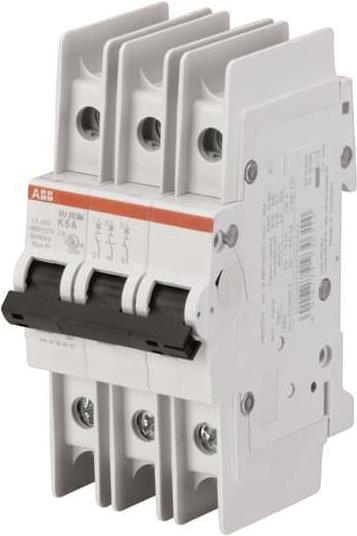

ABB Sicherungsautomat C-Char. 10kA 16A 3PUL489 SU203M-C16 - 55°C-55°C (2CDS273337R0164)

Die Sicherungsautomaten der Baureihe SU 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL489 bzw. CSA 22.2 No. 5. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die Kombination aus den Zulassungen nach UL489, CSA 22.2 No. 5 und IEC/EN60947-2 machen dieses Gerät zu einem weltweit einsetzbaren Gerät für hohe Ansprüche und wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Einbautiefe 69 mm Auslösecharakteristik C Polzahl (gesamt) 3 Anzahl der abgesicherten Pole 3 Bemessungsstrom 16 A Bemessungsspannung 400 V Bemessungsisolationsspannung Ui 440 V Bemessungsstoßspannungsfestigkeit Uimp 4 kV Spannungsart AC/DC Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 11,2 kA Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 15 kA Frequenz 50 - 60 Hz Verlustleistung 7,5 W Energiebegrenzungsklasse 3 Unterputzmontage nein Mitschaltender Neutralleiter nein Überspannungskategorie 3 Verschmutzungsgrad 3 Zusatzeinrichtungen möglich ja Breite in Teilungseinheiten 3 Schutzart (IP) IP20 Umgebungstemperatur während des Betriebs -25 - 55 °C Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 25 qmm Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 35 qmm Explosionsgeschützt nein - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - ABB Sicherungsautomat C-Char. SU203M-C16 10kA, 16A, 3P UL489 2CDS273337R0164
