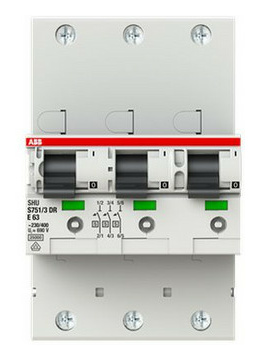

ABB S751/3DR-E 63 sel. Haupt-LS E-Char. 63A

ABB Stotz S&J Haupleitungsschutzschalter S751/3DR-E63 Hersteller:ABB Stotz S&J Bezeichnung:Haupleitungsschutzschalter 63A E 25kA 3x1P Typ:S751/3DR-E63 Auslösecharakteristik:sonstige Polzahl:3 Bemessungsstrom:63 A Bemessungsspannung:400 V Bemessungsisolationsspannung Ui:690 V Bemessungsabschaltvermögen:25 kA Mitschaltender Neutralleiter:nein Frequenz:50 Hz Überspannungskategorie:4 Verschmutzungsgrad:3 Bemessungsstoßspannungsfestigkeit:6 kV Montageart:DIN-Schiene Schutzart (IP):IP20 Baugröße (nach DIN 43880):3 ABB Stotz S&J Haupleitungsschutzschalter S751/3DR-E63: weitere Details Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden. Geliefert wird: ABB Stotz S&J Haupleitungsschutzschalter 63A E 25kA 3x1P S751/3DR-E63, Verpackungseinheit: 1 Stk., EAN: 4016779838900

E selektiv -Charakteristik Auslösecharakteristik sonstige Polzahl 3 Bemessungsstrom 63 A Bemessungsisolationsspannung Ui 690 V Bemessungsabschaltvermögen 25 kA Mitschaltender Neutralleiter nein Überspannungskategorie 4 Verschmutzungsgrad 3 Montageart DIN-Schiene Schutzart (IP) IP20 Baugröße nach DIN 43880 3 - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - ABB SHS-Schalter 63A 3polig S751/3DR-E63 ** 63A E-Char. für Hutschiene

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.
