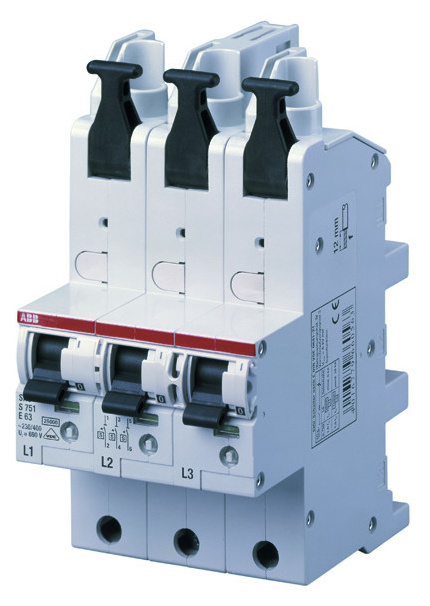

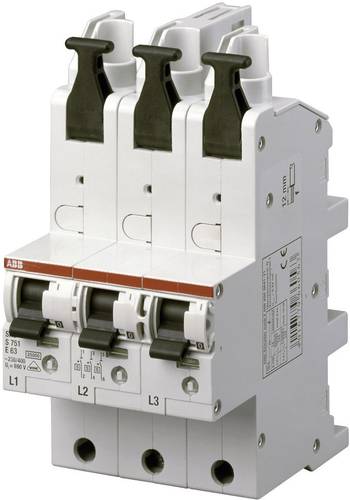

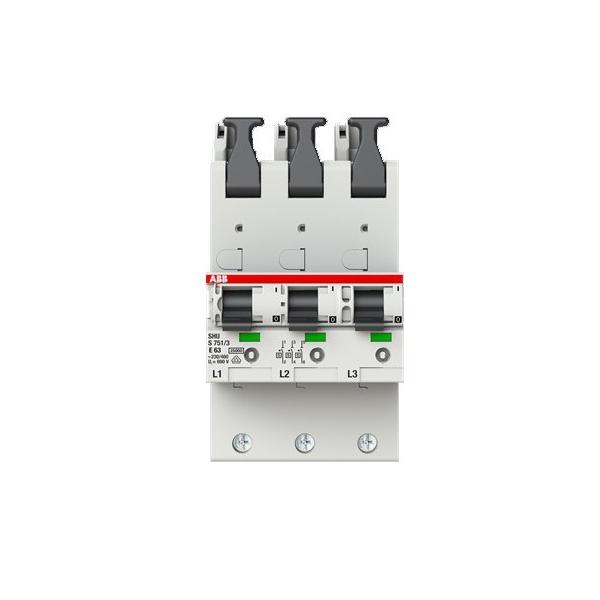

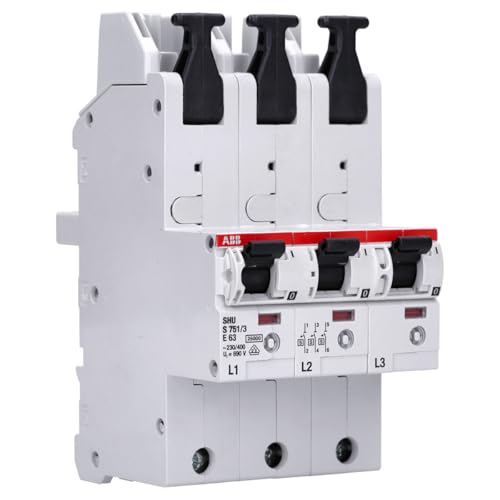

ABB S751/3-E63 sel. Haupt-LS E-Char.25kA,63A

Selektiver Leitungsschutz mit 63 A Nennstrom und E-Charakteristik: Ideal für Zählerplätze und Hauptstromkreise. Die E-Charakteristik gewährleistet ein gezieltes Auslösen bei Überlast oder Kurzschluss und unterstützt die Selektivität gegenüber nachgelagerten Schutzorganen – wichtig für Anlagenverfügbarkeit. Hohes Bemessungsschaltvermögen von 25 kA gemäß IEC/EN 60947-2: Für den Einsatz in leistungsstarken Stromnetzen geeignet. Der Leistungsschutzschalter schützt sicher auch bei hohen Fehlerströmen – ein Muss für Hauptverteilungen im Wohnbau, Gewerbe oder Mehrfamilienhäusern. Direktmontage auf 40 mm-Sammelschienen (5x/10x12 mm): Schnelle, werkzeuglose Montage auf standardisierten Sammelschienensystemen im Zählerschrank – perfekt für den Einsatz nach TAB und VDE-Vorgaben in modernen Energieverteilungen. Dreipolig mit mechanischer Schaltstellungsanzeige (rot/grün): Übersichtliche Zustandskontrolle durch farbige Anzeige (Ein/Aus) je Phase – sicheres Arbeiten beim Einbau oder bei Wartung der Verteilung. Hohe Anschlussflexibilität & platzsparendes Design: Abgang bis 16 mm², Einspeisung bis 50 mm² möglich. Die kompakte Bauform mit geringem Platzbedarf ermöglicht einfache Integration in beengte Zählerfelder und Verteilerschränke.

ABB Stotz S&J Hauptsicherungsautomat S751/3-E63 Hersteller:ABB Stotz S&J Bezeichnung:Hauptsicherungsautomat o.Schienenadapter Typ:S751/3-E63 Auslösecharakteristik:sonstige Polzahl:3 Bemessungsstrom:63 A Bemessungsspannung:400 V Bemessungsisolationsspannung Ui:690 V Bemessungsabschaltvermögen:25 kA Mitschaltender Neutralleiter:nein Frequenz:50 Hz Überspannungskategorie:4 Verschmutzungsgrad:3 Bemessungsstoßspannungsfestigkeit:6 kV Montageart:Sammelschiene Schutzart (IP):IP20 Baugröße (nach DIN 43880):6 ABB Stotz S&J Hauptsicherungsautomat S751/3-E63: weitere Details Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Geliefert wird: ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E63, Verpackungseinheit: 1 Stk., EAN: 4016779660464

Selektiver Haupt-Sicherungsautomat zur Montage auf 4- oder 5polige 40 mm-Sammelschienensysteme 12 x 5 mm² und 12 x 10 mm². Die Montage und der Anschluss der Abgangsleitungen erfolgt werkzeuglos über Federklemmen. Zusätzliche Rahmenklemmen erlauben die Einspeisung in das Sammelschienensystem bis 50 mm² Anschlussquerschnitt bzw. 100 A Einspeisestrom.

Beschreibung Haupt-Sicherungsautomat S751/3-E 63 A Selektiver Haupt-Sicherungsautomat zur Montage auf 4- oder 5polige 40 mm-Sammelschienensysteme 12 x 5 mm² und 12 x 10 mm². Die Montage und der Anschluss der Abgangsleitungen erfolgt werkzeuglos über Federklemmen. Zusätzliche Rahmenklemmen erlauben die Einspeisung in das Sammelschienensystem bis 50 mm² Anschlussquerschnitt bzw. 100 A Einspeisestrom. Technische Daten: Auslöse-Charakteristik: E Betriebsspannung: 230/400 V/AC Inhalt: 1 St. Nennspannung: 230/400 V Nennstrom: 63 A Polzahl: 3 Sicherungstyp (Kategorisierung): Leitungsschutzschalter Typ: 63 A

Selektiver Hauptleitungsschutzschalter S750 SHU 3er-Block 1-polig schaltend nach E DIN VDE 0641-21: 2008-01 Inbetriebnahme von Kundenanlagen Freischalten des Zählers und der nachgeschalteten Kundenanlage Schutz von Leitungen vor zu hoher Erwärmung durch Überlast oder Kurzschluss Begrenzung der Durchlassenergie zum Schutz vor schädlichen Auswirkungen im Kurzschlussfall Selektivität gegenüber vor- und nachgeschalteten Überstromschutzeinrichtungen Einfache Wiederinbetriebnahme z.B. nach Abschaltung durch Überlast Erhöhung der Verfügbarkeit von Kundenanlagen Beschreibung - Funktionsweise: spannungsunabhängig (SHU) - zur direkten Montage auf Sammelschienen 40 mm (5/10 mm x 12 mm, 4- bzw. 5-polig) - mit Trennfunktion für Überspannungskategorie IV (Voraussetzung für Vorzählerbereich) - integrierte Sperr- und Plombiermöglichkeiten - Blockiermöglichkeit über neuartigen integrierten Sperrschieber - besondere Selektiveigenschaften Kenndaten - Bemessungsspannung:230/ - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - ABB SHS-Schalter 63A 3x1polig S751/3-E63 ** 2CDS781001R4632
