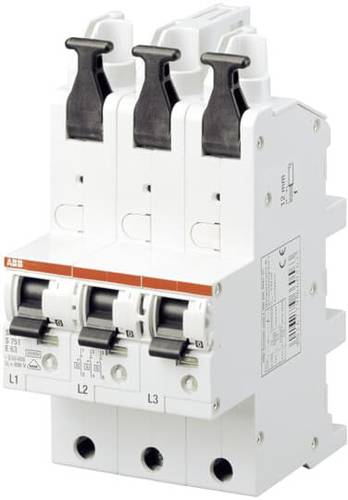

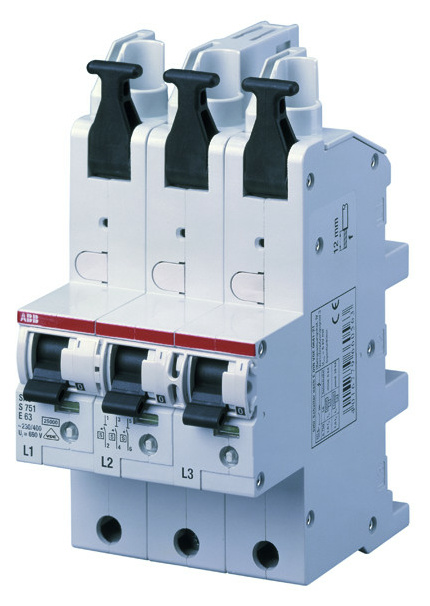

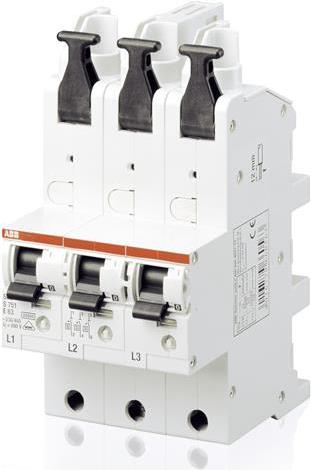

ABB S751/3-E25 sel. Haupt-LS E-Char.25kA,25A

Hauptmerkmale Energie Nennstrom 25 A Gewicht & Abmessungen Breite 8,1 cm Tiefe 11,6 cm Höhe 15,13 cm Gewicht 1,17 kg Betriebsbedingungen Temperaturbereich in Betrieb 25 - 55 °C Temperaturbereich bei Lagerung 40 - 70 °C

Selektiver Hauptleitungsschutzschalter S750 SHU 3er-Block 1-polig schaltend nach E DIN VDE 0641-21: 2008-01 Inbetriebnahme von Kundenanlagen Freischalten des Zählers und der nachgeschalteten Kundenanlage Schutz von Leitungen vor zu hoher Erwärmung durch Überlast oder Kurzschluss Begrenzung der Durchlassenergie zum Schutz vor schädlichen Auswirkungen im Kurzschlussfall Selektivität gegenüber vor- und nachgeschalteten Überstromschutzeinrichtungen Einfache Wiederinbetriebnahme z.B. nach Abschaltung durch Überlast Erhöhung der Verfügbarkeit von Kundenanlagen Beschreibung - Funktionsweise: spannungsunabhängig (SHU) - zur direkten Montage auf Sammelschienen 40 mm (5/10 mm x 12 mm, 4- bzw. 5-polig) - mit Trennfunktion für Überspannungskategorie IV (Voraussetzung für Vorzählerbereich) - integrierte Sperr- und Plombiermöglichkeiten - Blockiermöglichkeit über neuartigen integrierten Sperrschieber - besondere Selektiveigenschaften Kenndaten - Bemessungsspannung:230/ - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - ABB SHS-Schalter 25A 3x1polig S751/3-E25 2CDS781001R4252

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 63A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
