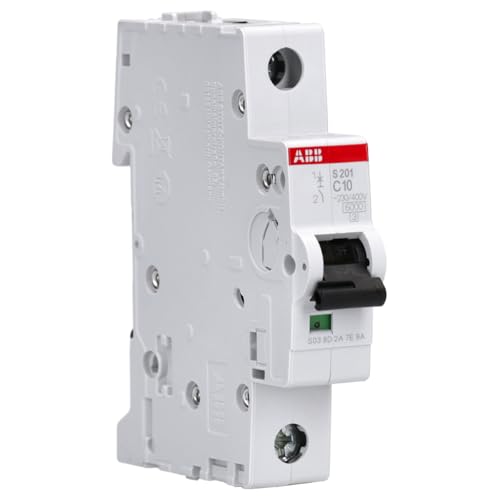

ABB S200 MCB Leitungsschutzschalter Typ C, 1-polig 10A 230V System Pro M Compact DIN-Schienen-Montage 2CDS251001R0104

Die Kleinleistungsschalter System pro M compact S200 sind strombegrenzend. Sie haben zwei verschiedene Schutzmechanismen, der verzögerte thermische Auslösemechanismus für Überlastschutz und der elektromechanische Auslösemechanismus für den Kurzschlussschutz. Sie sind in verschiedenen Ausführungen (B, C, D, K, Z), Konfigurationen (1P, 1P + N, 2P, 3P, 3P + N, 4P), Schaltvermögen (bis 6 kA bei 230/400 V AC) und Nennleistung Ströme (bis 63A) erhältlich. Alle LS-Schalter der Produktfamilie S200 entsprechen IEC / EN 60898-1, IEC / EN 60947-2, UL1077 und CSA 22.2 Nr. 235, die die Verwendung für private, kommerzielle und industrielle Anwendungen ermöglichen.Der bodenmontierte Hilfskontakt kann am S200 montiert werden, um 50% Platz zu sparen

System pro M compact nach DIN VDE 0641/T 11, Schaltvermögen: 6 kA, Strombegrenzungsklasse: 3, zur Verdrahtung Phasenschienen der Serie PS 1/.. bzw. PS 3/.. verwenden Auslösecharakteristik: CBemessungsstrom: 10ABemessungsspannung: 230VSpannungsart: AC/DCFrequenz: 60HzBreite in Teilungseinheiten: 1Polzahl (gesamt): 1Energiebegrenzungsklasse: 3Zusatzeinrichtungen möglich: jaÜberspannungskategorie: 3Einbautiefe: 69mmSchutzart (IP): IP20Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6kABemessungsschalt...

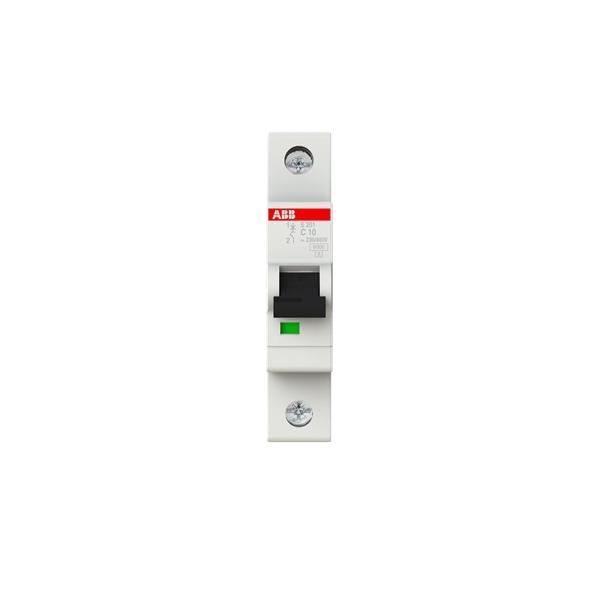

ABB Stotz S&J Sicherungsautomat S201-C10 Hersteller:ABB Stotz S&J Bezeichnung:Sicherungsautomat 6kA 10A C 1p Typ:S201-C10 Einbautiefe:69 mm Auslösecharakteristik:C Polzahl (gesamt):1 Anzahl der abgesicherten Pole:1 Bemessungsstrom:10 A Bemessungsspannung:230 V Bemessungsisolationsspannung Ui:440 V Bemessungsstoßspannungsfestigkeit Uimp:4 kV Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kA Spannungsart:AC/DC Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kA Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:10 kA Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:10 kA Frequenz:50..60 Hz Verlustleistung:2,1 W Energiebegrenzungsklasse:3 Unterputzmontage:nein Mitschaltender Neutralleiter:nein Überspannungskategorie:3 Verschmutzungsgrad:3 Zusatzeinrichtungen möglich:ja Breite in Teilungseinheiten:1 Schutzart (IP):IP20 Umgebungstemperatur während des Betriebs:-25..55 °C Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm² Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm² Explosionsgeschützt:nein ABB Stotz S&J Sicherungsautomat S201-C10: weitere Details Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. Geliefert wird: ABB Stotz S&J Sicherungsautomat 6kA 10A C 1p S201-C10, Verpackungseinheit: 1 Stk., EAN: 4016779464208

Sicherungsautomaten aus dem System pro M compact Baureihe S 200 Schaltvermögen: 6 kA Strombegrenzungsklasse: 3, für Leitungsschutz Auslösecharakteristik C, nach DIN VDE 0641/T 11 1-polig Polzahl: 1-polig Stromstärke: 10 A Einbautiefe 69 mm Auslösecharakteristik C Polzahl (gesamt) 1 Anzahl der abgesicherten Pole 1 Bemessungsstrom 10 A Bemessungsspannung 230 V Bemessungsisolationsspannung Ui 440 V Bemessungsstoßspannungsfestigkeit Uimp 4 kV Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA Spannungsart AC/DC Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 10 kA Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10 kA Frequenz 50 - 60 Hz Verlustleistung 2,1 W Energiebegrenzungsklasse 3 Unterputzmontage nein Mitschaltender Neutralleiter nein Überspannungskategorie 3 Verschmutzungsgrad 3 Zusatzeinrichtungen möglich ja Breite - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - ABB Compact Automat S201-C10 62 1-polig GH S201 0001 R0104
