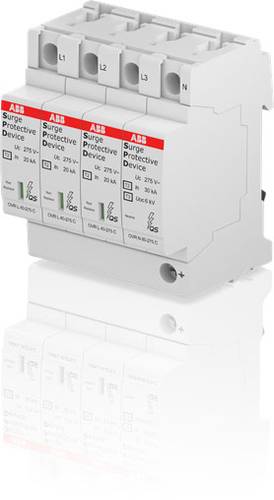

ABB OVRT23N40-275PQS ÜSS Typ2 TT+TN

ABB Stotz S&J Überspannungsschutz Typ2 OVRT23N40-275PQ Hersteller:ABB Stotz S&J Bezeichnung:Überspannungsschutz Typ2 TN-S 3P+N 20kA Typ:OVRT23N40-275PQ Netzform DC:nein Netzform IT:nein Netzform TN:ja Netzform TN-C:nein Netzform TN-C-S:ja Netzform TN-S:ja Netzform TT:ja Netzform sonstige:nein Anzahl der Leiter (ohne Erde):4 Nennableitstoßstrom (8/20):20 kA Max. Ableitstoßstrom (8/20):20 kA Nennspannung AC:230 V Höchste Dauerspannung AC:275 V Höchste Dauerspannung DC:350 V Schutzpegel:1,5 kV Schutzpegel L-N:1,25 kV Schutzpegel N-PE:1,4 kV Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):125 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):125 A Kurzschlussfestigkeit (Isccr):100 kA Integrierter Kurzschlussschutz:nein Integrierter Kurzschlussschutz selektiv zur Sicherung gG:125 A Integrierte Vorsicherung:nein Leckstromfrei:ja Montageart:sonstige Baugröße:4 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig):25 mm² Max. Leiterquerschnitt flexibel (feindrähtig):16 mm² Mit Fernmeldekontakt:nein Signalisierung am Gerät:optisch Prüfklasse Typ 2:ja Schutzart (IP):IP20 ABB Stotz S&J Überspannungsschutz Typ2 OVRT23N40-275PQ: weitere Details Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise. Geliefert wird: ABB Stotz S&J Überspannungsschutz Typ2 TN-S 3P+N 20kA OVRT23N40-275PQ, Verpackungseinheit: 1 Stk., EAN: 3660308519931

Überspannungsableiter OVRT23N40-275PQ (2CTB803973R1100)

Kombinierte Blitzstrom- und Überspannungsableiter Typ 2 Kombinierter Blitzstrom- und Überspannungsableiter Typ 2 sind geeignet zum direkten Ableiten von Blitzteilströmen im 230/400 V System und gleichzeitigem Schutz von empfindlicher Elektronik. Sie kommen vor allem in Anlagen zum Einsatz, bei denen das Gebäude mit einer äußeren Blitzschutzanlage ausgerüstet sind oder in welche Blitzteilströme direkt eingekoppelt werden können und in denen in der Hauptverteilung direkt empfindliche Elektronik installiert ist. Die Geräte können für den Einsatz als Überspannungsableiter nach VDE 0100 Teil 443 und Teil 534 sowie im Rahmen des Blitzschutzzonenkonzeptes am Zonenübergang 0 A - 1 und höher verwendet werden. Die Varianten mit·Reserve-Varistor (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor einen Basisschutz weiterhin garantiert und die Anlage s - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - ABB Überspann.ableiter OVRT23N40-275PQS Typ 2 für 230/400V TT-3Ph. + TN-S

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
