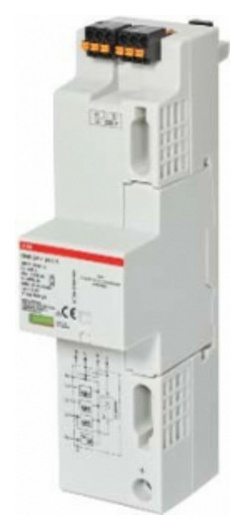

ABB OVR ZP+ 3N 7.5-255 ÜSS-Abl.Typ 1+2

ABB Stotz S&J TT/TN-S Kombi-Ableiter OVR ZP+ 3N 7.5-255 Hersteller:ABB Stotz S&J Bezeichnung:TT/TN-S Kombi-Ableiter OVR ZP+ 3N,7,5kA Typ:OVR ZP+ 3N 7.5-255 Netzform DC:nein Netzform IT:nein Netzform TN:ja Netzform TN-C:nein Netzform TN-C-S:ja Netzform TN-S:ja Netzform TT:ja Netzform sonstige:nein Polzahl:4 Blitzstoßstrom (10/350 µs):7,5 kA Höchste Dauerspannung AC:255 V Nennspannung AC:230 V Schutzpegel:1,5 kV Schutzpegel L-N:1,5 kV Schutzpegel L-PE:1,5 kV Schutzpegel N-PE:1,5 kV Folgestromlöschfähigkeit:25 kA Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):-1 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):-1 A Montageart:Sammelschiene Baugröße:2 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm² Max. Leiterquerschnitt flexibel (feindrähtig):50 mm² Fernsignalisierung:nein Signalisierung am Gerät:optisch Prüfklasse:Typ 1 und 2 Integrierte Vorsicherung:nein Energetisch koordinierte Schutzwirkung zum Endgerät:nein Spannungsschaltende Funkenstreckentechnologie:nein Überstromgeschützter Spannungsabgriff:nein Schutzart (IP):IP20 ABB Stotz S&J TT/TN-S Kombi-Ableiter OVR ZP+ 3N 7.5-255: weitere Details Kombi-Ableiter Typ 1+2+3 mit Funktionsanzeige, zur werkzeuglosen Montage auf dem 40mm Sammelschienen-System mit vorbereiteten Spannungsabgriff. Der Spannungsabgriff (L und N) für RfZ und APZ nach der Anwendungsregel VDE-AR-N 4100, kann jederzeit mittels einem Set (optional), nachgerüstet werden. Anwendung: Gebäude ohne äußeren Blitzschutz und zur Erfüllung der Anforderungen zum Überspannungsschutz der elektrischen Anlage nach DIN VDE 0100-443. Geliefert wird: ABB Stotz S&J TT/TN-S Kombi-Ableiter OVR ZP+ 3N,7,5kA OVR ZP+ 3N 7.5-255, Verpackungseinheit: 1 Stk., EAN: 3660308527974

Kombi-Ableiter mit Funktionsanzeige, zur werkzeuglosen Montage auf dem 40mm Sammelschienen-System mit vorbereiteten Spannungsabgriff. Der Spannungsabgriff (L und N) für RfZ und APZ nach der Anwendungsregel VDE-AR-N 4100, kann jederzeit mittels einem Set (optional), nachgerüstet werden. Anwendung: Gebäude ohne äußeren Blitzschutz und zur Erfüllung der Anforderungen zum Überspannungsschutz der elektrischen Anlage nach DIN VDE 0100-443.

Kombinierter Blitz- und Überspannungsableiter Typ 1 + Typ 2 zum Einbau auf der Sammelschiene in einem Zählerplatz. - Basierend auf Funkenstrecken-Technologie, erfüllt die Mindestanforderung nach der DIN VDE 0100-534 für das Nenn-ableitvermögen In sowie das Blitzstromableitvermögen Iimp bei Freileitungseinspeisungen - Einfache, schnelle und komplett werkzeuglose Montage durch Aufrasten auf das 40 mm-Sammelschienensystem - Ermöglicht Endgeräteschutz - Nachträgliche Integration eines einpoligen B6 Sicherungsautomaten möglich zur Realisierung einer Spannungsversorgung des intelligenten Messystems gem. VDEAR-N 4100 - Zwei Buchsen für die 230 V Spannungsversorgung jeweils für RfZ / APZ sind im Gerät integrier Netzform DC nein Netzform IT nein Netzform TN ja Netzform TN-C nein Netzform TN-C-S ja Netzform TN-S ja Netzform TT ja Netzform sonstige nein Polzahl 4 Schutzpegel L-N 1,5 kV Schutzpegel L-PE 1,5 kV Schutzpegel N-PE 1,5 kV Fernsignalisi - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - ABB Überspannungschutz Kombiableiter TYP1/2 OVR ZP+ 3N 7.5-255 TT/TNS
