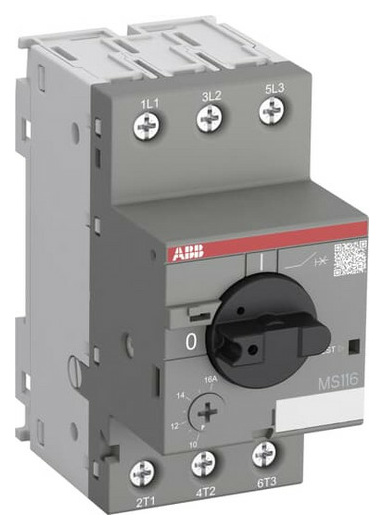

ABB MS116-16 Motorschutzschalter 10 - 16A

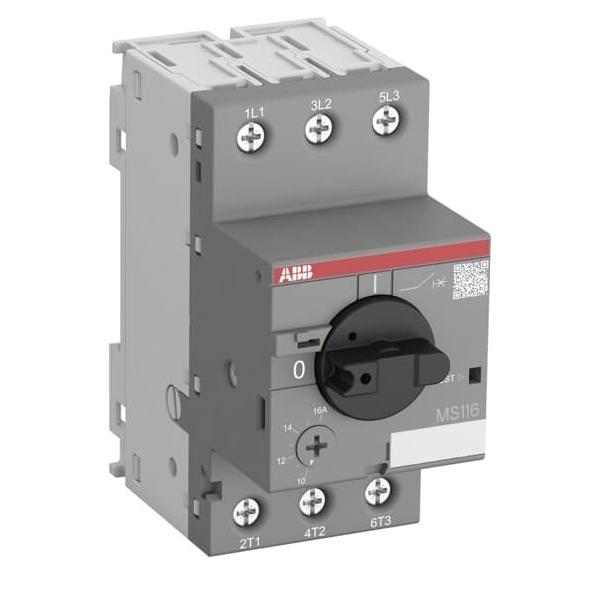

ABB Stotz S&J Motorschutzschalter MS 116-16,0 Hersteller:ABB Stotz S&J Bezeichnung:Motorschutzschalter 10,00-16,00A Typ:MS 116-16,0 Überlastauslöser Stromeinstellung:10..16 A Einstellbereich des unverzögerten Kurzschlussauslösers:240 A Mit thermischem Schutz:ja Phasenausfallempfindlich:ja Auslösetechnik:thermomagnetisch Bemessungsbetriebsspannung:690 V Bemessungsdauerstrom Iu:16 A Bemessungsbetriebsleistung bei AC-3, 230 V:7,5 kW Bemessungsbetriebsleistung bei AC-3, 400 V:7,5 kW Verlustleistung:8,4 W Anschlussart Hauptstromkreis:Schraubanschluss Ausführung des Betätigungselements:Drehknopf Gerätebauart:Komplettgerät im Gehäuse Mit integriertem Hilfsschalter:nein Mit integriertem Unterspannungsauslöser:nein Polzahl:3 Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:16 kA Schutzart (IP):IP20 Höhe:90 mm Breite:45 mm Tiefe:85,6 mm ABB Stotz S&J Motorschutzschalter MS 116-16,0: weitere Details Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Geliefert wird: ABB Stotz S&J Motorschutzschalter 10,00-16,00A MS 116-16,0, Verpackungseinheit: 1 Stk., EAN: 4013614320347

Motorschutzschalter Serie MS 116 - offene Ausführung ohne Hilfsschalter, wechselklimafest, Schnellbefestigung auf Tragschienen DIN EN 50 022, 35 mm mit thermischer und elektromagnetischer Auslösung. Speziell ausgelegt für den Schutz von Motoren in einer Leistungsklasse bis 7,5 kW. So kann der MS 116 mit Hilfskontakten erweitert werden, die entweder seitlich oder besonders platzsparend, auch frontseitig angeschlossen werden können. Das Gerät entspricht den wichtigsten internationalen, europäischen und nationalen Vorschriften nach IEC 60 947-1/-2/-4-1/-5-1 und EN 60 947-1/-2/-4-1/-5-1. Einbaulage beliebig.

Beschreibung Motorschutzschalter Serie MS 116 Motorschutzschalter Serie MS 116 - offene Ausführung ohne Hilfsschalter, wechselklimafest, Schnellbefestigung auf Tragschienen DIN EN 50 022, 35 mm mit thermischer und elektromagnetischer Auslösung. Speziell ausgelegt für den Schutz von Motoren in einer Leistungsklasse bis 7,5 kW. So kann der MS 116 mit Hilfskontakten erweitert werden, die entweder seitlich oder besonders platzsparend, auch frontseitig angeschlossen werden können. Das Gerät entspricht den wichtigsten internationalen, europäischen und nationalen Vorschriften nach IEC 60 947-1/-2/-4-1/-5-1 und EN 60 947-1/-2/-4-1/-5-1. Einbaulage beliebig. Technische Daten: Inhalt: 1 St. Lebensdauer (mechanisch): 100000 Zyklen Schalter/Taster-Art (Kategorisierung): Motorschutzschalter Schalter/Taster-Besonderheiten: einstellbar Schaltspannung: 690 V/AC Schaltstrom (max.): 16 A Schaltstrom (min.): 10 A Schutzart: IP20 Typ (Hersteller-Typ): MS 116-16,0 Weitere technische Daten: Bis 50 kA bzw. 16
