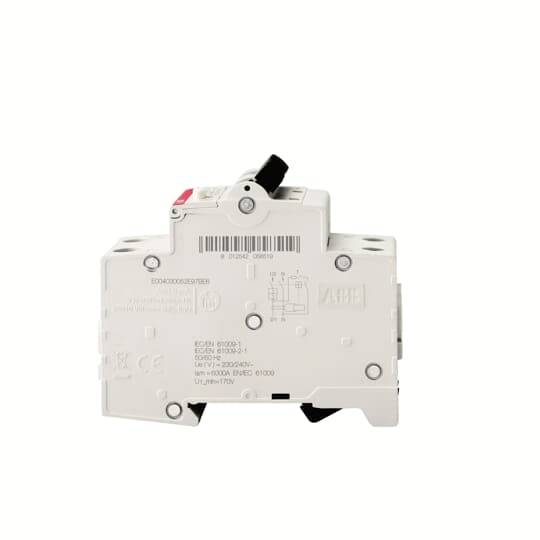

ABB FI/LS-Schalter DS201 M C25 APR30 10kA 1P+N (2CSR275480R1254)

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von biszu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.RCBO DS201 MA Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend.

Polzahl (gesamt) 2 Anzahl der abgesicherten Pole 1 Bemessungsspannung 240 V Bemessungsisolationsspannung Ui 500 V Bemessungsstoßspannungsfestigkeit Uimp 4 kV Bemessungsstrom 25 A Bemessungsfehlerstrom 0,03 A Fehlerstrom-Typ A Energiebegrenzungsklasse 3 Verlustleistung 8,1 W Bemessungsabschaltvermögen nach EN 61009 10 kA Bemessungsabschaltvermögen nach IEC 60947-2 15 kA Bemessungsschaltvermögen Icn nach EN 61009-1 10 kA Abschaltcharakteristik unverzögert Stoßstromfestigkeit 3 kA Spannungsart AC Frequenz 50/60 Hz Auslösecharakteristik C Mitschaltender Neutralleiter ja Mit Verriegelungsvorrichtung nein Überspannungskategorie 3 Verschmutzungsgrad 2 Umgebungstemperatur während des Betriebs -25 - 55 °C Breite in Teilungseinheiten 2 Einbautiefe 69 mm Unterputzmontage nein Fehlauslöseschutz nein Schutzart (IP) IP20 Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 16 qmm - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - ABB FI/LS-Schalter DS201MA-C25/0,03 C 2x25A-0,03A 2CSR275480R1254
