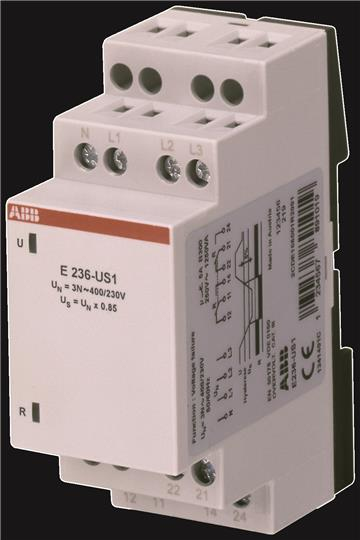

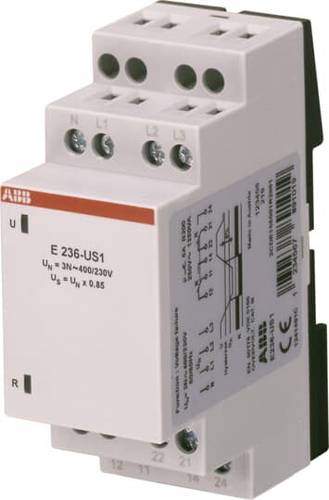

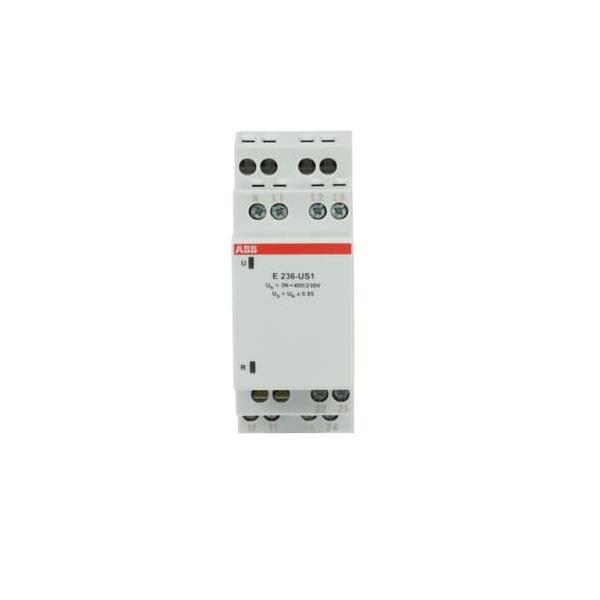

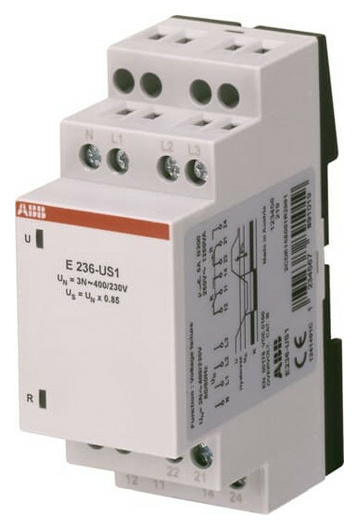

ABB E236-US1 Unterspannungsrelais 2Wechsler

ABB Unterspannungsrelais E236-US1 Unterspannungsrelais E236-US1 (2CDE165000R2001)

ABB Stotz S&J Unterspannungsrelais E236-US1 Hersteller:ABB Stotz S&J Bezeichnung:Unterspannungsrelais E236-US1 Typ:E236-US1 Bemessungsspannung:250 V Bemessungsfrequenz:50..60 Hz Angegebener Messbereich:3N, 400/230 V Max. Schaltleistung:1250 VA Auslöseverzögerung:100 ms Max. elektrische Schalthäufigkeit:60 c/min Spannungsart:AC Montageart:DIN-Schiene Breite in Teilungseinheiten:2 Einbauhöhe:87 mm Schutzart (IP):IP20 ABB Stotz S&J Unterspannungsrelais E236-US1: weitere Details Die grüne LED leuchtet, wenn die Speisespannung angelegt ist. Wenn jede Phasenspannung 195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutral-leiter einschließlich der Hysterese beim Einschalten des Gerätes übersteigt, schaltet das Relais sofort in die Arbeitsstellung. Die gelbe LED leuchtet. Wenn zumindest eine Phasenspannung unter den Schwellwert fällt, geht das Relais wieder in seine normale Position und die gelbe LED erlischt. Falls auch Phase 2 ausfällt, erlischt auch die grüne LED.Der Neutralleiter muss verbunden werden! Geliefert wird: ABB Stotz S&J Unterspannungsrelais E236-US1 E236-US1, Verpackungseinheit: 1 Stk., EAN: 4016779511087

Die grüne LED leuchtet, wenn die Speisespannung angelegt ist. Wenn jede Phasenspannung 195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutral- leiter einschließlich der Hysterese beim Einschalten des Gerätes übersteigt, schaltet das Relais sofort in die Arbeitsstellung. Die gelbe LED leuchtet. Wenn zumindest eine Phasenspannung unter den Schwellwert fällt, geht das Relais wieder in seine normale Position und die gelbe LED erlischt. Falls auch Phase 2 ausfällt, erlischt auch die grüne LED. Der Neutralleiter muss verbunden werden!
