ABB DSX301CA-C16/0,03 FI/LS-Schalter 1P+N

ABB Stotz S&J FI/LS-Schalter DSX301C C16 A30 Hersteller:ABB Stotz S&J Bezeichnung:FI/LS-Schalter 6kA, 1P+N, 30mA Typ:DSX301C C16 A30 Polzahl (gesamt):2 Anzahl der abgesicherten Pole:1 Bemessungsspannung:230 V Bemessungsisolationsspannung Ui:500 V Bemessungsstoßspannungsfestigkeit Uimp:4 kV Bemessungsstrom:16 A Bemessungsfehlerstrom:0,03 A Fehlerstrom-Typ:A Energiebegrenzungsklasse:3 Verlustleistung:2,48 W Bemessungsabschaltvermögen nach EN 61009:6 kA Bemessungsabschaltvermögen nach IEC 60947-2:6 kA Bemessungsschaltvermögen Icn nach EN 61009-1:6 kA Abschaltcharakteristik:unverzögert Spannungsart:AC Frequenz:50 Hz Auslösecharakteristik:C Überspannungskategorie:3 Verschmutzungsgrad:2 Umgebungstemperatur während des Betriebs:-25..55 °C Breite in Teilungseinheiten:1 Einbautiefe:69 mm Schutzart (IP):IP2X ABB Stotz S&J FI/LS-Schalter DSX301C C16 A30: weitere Details FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts- und Gewerbeanwendungen.Das kompakte Design der DSX301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene.Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.RCBO DSX301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend. Geliefert wird: ABB Stotz S&J FI/LS-Schalter 6kA, 1P+N, 30mA DSX301C C16 A30, Verpackungseinheit: 1 Stk., EAN: 8012542426554

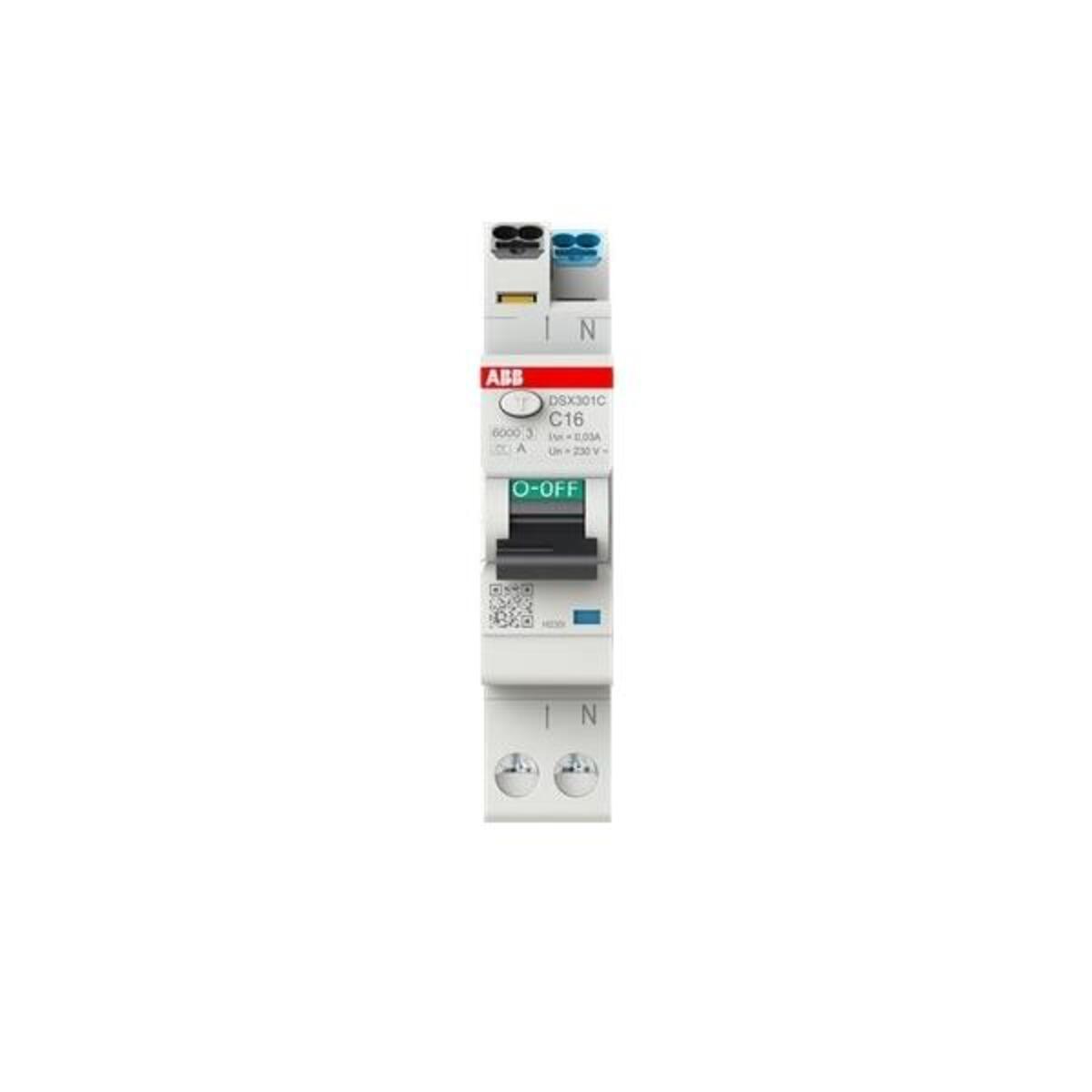

ABB FI/LS-Schalter DSX301CA-C16/0.03 1 TE 6kA1P+N AC16 30mA (2CSR255165R1164)

DSX301C Flexline FI/LS-Schalter (FI/LS) 1P+N/1 TE, 6 kA, Typ A, 30 mA 1P+N in 1 Modulbreite Nennstrom von 6 A bis zu 20 A Kurzschlussausschaltvermögen 6 kA Charakteristik B Bemessungsfehlerstrom 30 mA, Typ A Prüftaste zur Kontrolle der korrekten Funktion des Geräts Fehlerstromanzeige zur leichteren Identifizierung von Fehlerströmen Polzahl (gesamt) 2 Anzahl der abgesicherten Pole 1 Bemessungsspannung 230 V Bemessungsisolationsspannung Ui 500 V Bemessungsstoßspannungsfestigkeit Uimp 4 kV Bemessungsstrom 16 A Bemessungsfehlerstrom 0,03 A Fehlerstrom-Typ A Energiebegrenzungsklasse 3 Verlustleistung 2,48 W Bemessungsabschaltvermögen nach EN 61009 6 kA Bemessungsabschaltvermögen nach IEC 60947-2 6 kA Bemessungsschaltvermögen Icn nach EN 61009-1 6 kA Abschaltcharakteristik unverzögert Spannungsart AC Frequenz 50 Hz Auslösecharakteristik C Überspannungskategorie 3 Verschmutzungsgrad 2 Umgebungstempera - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - ABB FI/LS-Schalter 1 DSX301CA-C16/0,03 TE 6kA 1P+N Typ A C16 2CSR255165R1164
