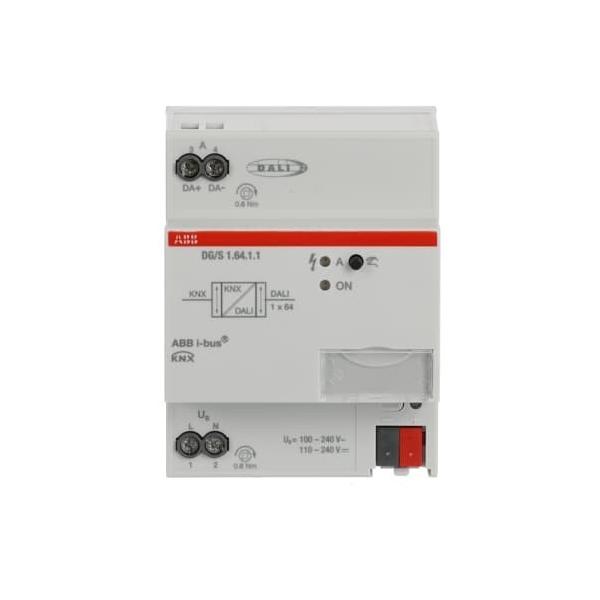

ABB DG/S1.64.1.1 DALI-Gateway Basic 1fach

ABB Stotz S&J DALI-Gateway Basic DG/S1.64.1.1 Hersteller:ABB Stotz S&J Bezeichnung:DALI-Gateway Basic 1f Typ:DG/S1.64.1.1 Bussystem KNX:ja Bussystem KNX-Funk:nein Bussystem Funkbus:nein Bussystem LON:nein Bussystem Powernet:nein Andere Bussysteme:ohne Funk bidirektional:nein Ausführung:Schnittstelle Beleuchtungssystem/DALI Montageart:REG Breite in Teilungseinheiten:4 Anzahl der Kanäle:1 Max. Anzahl der Geräte pro Kanal:64 Demontageschutz:nein Mit LED-Anzeige:ja Updatefähig:ja Betriebsspannung:100..240 V Spannungsart:AC/DC Leistungsaufnahme:2 W Protokoll:sonstige Providerabhängig:nein Visualisierung:nein Web-Server:nein Funk-Schnittstelle:nein IR-Schnittstelle:nein Schutzart (IP):IP20 ABB Stotz S&J DALI-Gateway Basic DG/S1.64.1.1: weitere Details Single-Master DALI Controller nach DALI-2 (EN 62386) zertifiziert. Das Gerät dient der Ansteuerung von DALI oder DALI-2 Standard-Teilnehmer über ABB i-bus® KNX. Ein DALI-Ausgang für max. 64 DALI-Teilnehmer. Die DALI-Spannungsversorgung ist integriert.Die Ansteuerung kann pro DALI-Teilnehmer (64), über Leuchtengruppen (16), gemeinsam im Broadcast oder über Szenen (16) erfolgen. Umfangreiche Fehler- und Störmeldungen stehen zur Verfügung. Die Funktionen Slave, Treppenlicht, Sperren und Zwangsführung sind integriert. DALI-Notlichtkonverter nach EN 62386-202, DT1 werden unterstützt. Über den Notlichtkonverter können Notlicht Funktionstest und Dauertests über KNX getriggert und das Ergebnis auf dem KNX zur Verfügung gestellt werden. Andere DALI-Teilnehmer, z.B. DT6 oder DT8 sind über Standard DALI Befehle nach EN 62386-102 ansteuerbar. Zur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.: KNX Geliefert wird: ABB Stotz S&J DALI-Gateway Basic 1f DG/S1.64.1.1, Verpackungseinheit: 1 Stk., EAN: 4016779942669

Hauptmerkmale Design Produktfarbe Grau Internationale Schutzart (IP-Code) IP20 Leistung Eingangsspannung 264 V Gewicht und Abmessungen Breite 70 mm Tiefe 63,5 mm Höhe 90 mm Gewicht 133 g

Zum Ansteuern von DALI-Teilnehmer über ABB i-bus®. Ein DALI Ausgang für max. 64 DALI Teilnehmer. Die DALI Spannungsversorgung ist integriert. Die Ansteuerung kann pro DALI Teilnehmer (64), über Gruppen (16), gemeinsam im Broadcast oder über Szenen (16) erfolgen. Umfangreiche Fehler- und Störmeldungen stehen zur Verfügung. DALI Notlichtkonverter(64) nach EN 62386-202 werden unterstützt. Über den Notlichtkonverter kann der Funktionstest und -Dauertests über KNX getriggert und das Ergebnis auf dem KNX zur Verfügung gestellt werden. Slave-, Treppenlicht-, Sperren- und Zwangsführung- Funktion sind integriert. Die DALI Telegrammrate ist veränderbar. Für eine individuelle Umadressierung der DALI-Teilnehmer oder Gruppenzuordnung steht ein separates Diagnose- und Inbetriebnahme-Tool, ABB i-bus Tool zur Verfügung.

DALI-Gateway, Basis, REG Zum Ansteuern von DALI-Teilnehmer über ABB i-bus . Die DALI Spannungsversorgung ist integriert. Die Ansteuerung kann pro DALI Teilnehmer (64), über Gruppen (16), gemeinsam im Broadcast oder über Szenen (16) erfolgen. Umfangreiche Fehler- und Störmeldungen stehen zur Verfügung. DALI Notlichtkonverter(64) nach EN 62386-202 werden unterstützt. Slave-, Treppenlicht-, Sperren- und Zwangsführung- Funktion sind integriert. Die DALI Telegrammrate ist veränderbar. Bussystem KNX ja Bussystem Funkbus nein Funk bidirektional nein Montageart REG Breite in Teilungseinheiten 4 Demontageschutz nein Updatefähig ja Providerabhängig nein Visualisierung nein Web-Server nein Funk-Schnittstelle nein IR-Schnittstelle nein Schutzart (IP) IP20 - Install.Baumaterial Schaltermat/Geb.Steu KNX - ABB DALI Gateway 1fach DG/S 1.64.1.1 ** Basic REG 2CDG110198R0011
