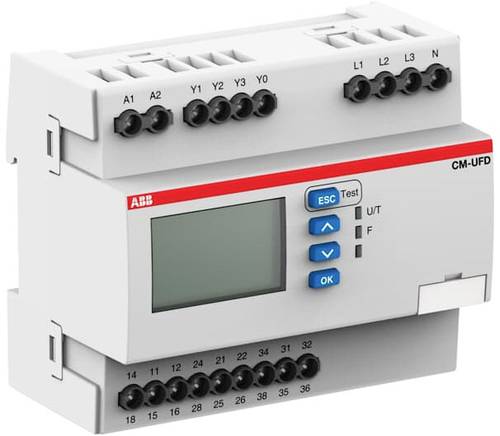

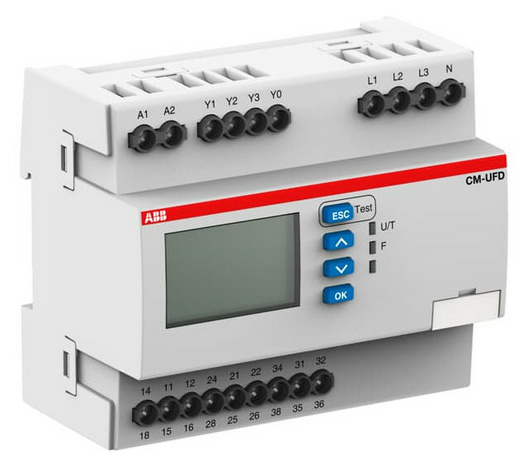

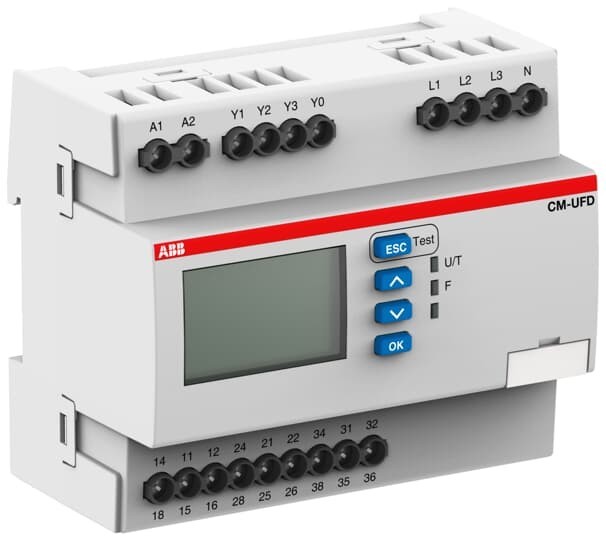

ABB STOTZ-KONTAKT Netzeinspeiseüberwachungsrelais CM-UFD.M31 (1SVR560730R3401)

ABB Stotz S&J Überwachungsrelais CM-UFD.M31 Hersteller:ABB Stotz S&J Bezeichnung:Überwachungsrelais Typ:CM-UFD.M31 Ausführung des elektrischen Anschlusses:Schraubanschluss Mit abnehmbaren Klemmen:nein Externe Stromversorgung erforderlich:ja Spannungsart der Versorgungsspannung:AC/DC Versorgungsspannung bei AC 50 Hz:24..240 V Versorgungsspannung bei AC 60 Hz:24..240 V Versorgungsspannung bei DC:24..240 V Spannungsmessbereich 1:0..540 V Spannungsmessbereich 2:0..540 V Spannungsart des Messbereichs:AC Ansprechwert Spannung:0..540 V 1-Phasen-Unterspannung möglich:ja 3-Phasen-Unterspannung möglich:ja 1-Phasen-Überspannung möglich:ja 3-Phasen-Überspannung möglich:ja 1-Phasen-Fenster möglich:ja 3-Phasen-Fenster möglich:ja Enthält Funktion Gleichspannung-Unterspannung:nein Enthält Funktion Gleichspannung-Überspannung:nein Enthält Funktion Gleichspannung-Fenster:nein Min. einstellbare Ansprechverzögerungszeit:1 s Max. zulässige Ansprechverzögerungszeit:0 s Min. einstellbare Rückfallverzögerungszeit:1 s Max. zulässige Rückfallverzögerungszeit:0 s Anzahl der Kontakte als Wechsler:3 Betriebsspannung bei AC 50 Hz:230 V Betriebsspannung bei AC 60 Hz:230 V Bemessungsschaltstrom:4 A Breite:108 mm Höhe:90 mm Tiefe:67 mm ABB Stotz S&J Überwachungsrelais CM-UFD.M31: weitere Details Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung. Geliefert wird: ABB Stotz S&J Überwachungsrelais CM-UFD.M31, Verpackungseinheit: 1 Stk., EAN: 4013614492914

Netzeinspeiseüberwachungsrelais CM-UFD.M31 Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 (Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung. Anschlussart:Schraubklemmen Umgebungstemperatur:Betrieb -20...+60 °C Lagerung -25...+50 °C Ausführung des elektrischen Anschlusses Schraubanschluss Mit abnehmbaren Klemmen nein Externe S - Industriematerial Ind-Schaltgeraete Indus.Relais/Schütz - ABB CM-UFD.M31 Netzeinspeiseüberwachungsrel. 3We CM-

Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung.
