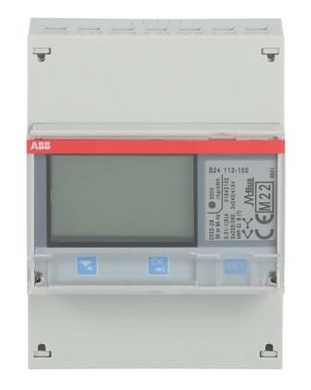

ABB B24 113-100 Messwandlerzähler MBus Stahl

ABB Stotz S&J Messwandlerzähler B24 113-100 Hersteller:ABB Stotz S&J Bezeichnung:Messwandlerzähler M-Bus Typ:B24 113-100 Zählertyp:elektronisch Nennstrom (In):6 A Maximalstrom (Imax):6 A Nennspannung (Un) N-L:230..240 V Nennspannung (Un) L-L:380..415 V Frequenz:50..60 Hz Leistungsaufnahme:0,721 W Genauigkeitsklasse:B Polart:Vierleiter Ausführung:Messwandler Energieart:Wirkleistung Geeignet für:Bezug Tarifausführung:Eintarif Messungsart Lastgang:nein Rücklaufsperre:ja Geeicht:ja Zulassung:Measuring Instruments Directive Impulsausgang:elektrisch Impulsart:S0 Impulsrate:1..999999 Imp/kWh (kvarh) Anzeigeart:digital Montageart:REG Breite in Teilungseinheiten:4 Breite:70 mm Tiefe:65 mm Höhe:26,5 mm Ausführung der Schnittstelle:M-Bus EDL40-Signatur:nein Mit Sperrcode:nein Anzahl der Stellen:7 Schutzart (IP):IP20 Schutzart (NEMA):sonstige ABB Stotz S&J Messwandlerzähler B24 113-100: weitere Details Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CT (Wandlerverhältnis für Strom konfigurierbar) bis maximal 6 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1), Leistungen, Ströme, Spannungen (L-L, L-N) und Frequenz sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle M-Bus oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Impulsausgang. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module. Geliefert wird: ABB Stotz S&J Messwandlerzähler M-Bus B24 113-100, Verpackungseinheit: 1 Stk., EAN: 7392696001793

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CT (Wandlerverhältnis für Strom konfigurierbar) bis maximal 6 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1), Leistungen, Ströme, Spannungen (L-L L-N) und Frequenz sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle M-Bus oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Ausgang. Dieser kann wahlweise als Impulsausgang zur Ausgabe der Wirkenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.

Messwandlerzähler, 6 A dreiphasig (3 + N) Wandleranschluss CT, 1(6) A. Messwerten und Alarmfunktion. Für 3- und 4-Leiteranschluss. Kommunikation: Infrarotschnittstelle Optionale Schnittstellen: M-Bus, RS-485 (Modbus oder EQ-Bus einstellbar). Breite: 4 DIN-Module. Geprüft und zugelassen gemäß MID und IEC. Messwandlerzähler Stahl Wirkenergiemessung Klasse: B (Kl. 1) Spannung: 3 x 230/400 V AC Ein-/Ausgänge: Impulseingang Kommunikation: M-Bus Zählertyp elektronisch Nennstrom (In) 6 A Maximalstrom (Imax) 6 A Leistungsaufnahme 0,721 W Genauigkeitsklasse B Polart Vierleiter Tarifausführung Eintarif Messungsart Lastgang nein Rücklaufsperre ja Geeicht ja Zulassung Measuring Instruments Directive Impulsausgang elektrisch Impulsart S0 Anzeigeart digital Montageart REG Breite in Teilungseinheiten 4 Breite 70 mm Tiefe 65 mm Höhe 26,5 mm Ausführung der Schnittstelle M-Bus EDL40-Signatur nein Mit Sperrcode nein - Install.Baumaterial Werkzeug Messgeräte Messgeräte - ABB Messwandlerzähler B24 113-100 M-Bus 6A dreiphasig 2CMA100179R1000
