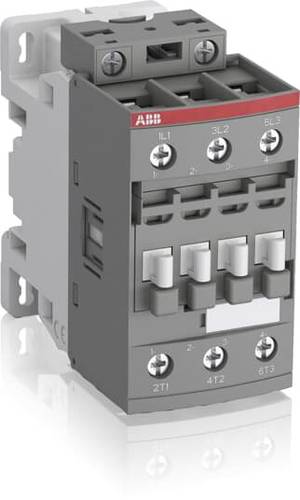

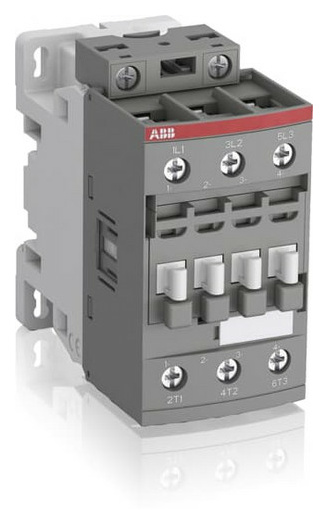

ABB AF26-30-00 Schütz 100-250V AC/DC

Bemessungssteuerspeisespannung Us bei AC 50 Hz=100..250 V Bemessungssteuerspeisespannung Us bei AC 60 Hz=100..250 V Bemessungssteuerspeisespannung Us bei DC=100..250 V Spannungsart zur Betätigung=AC/DC Bemessungsbetriebsstrom Ie bei AC-1, 400 V=45 A

Bemessungssteuerspeisespannung Us bei AC 50 Hz=100..250 V Bemessungssteuerspeisespannung Us bei AC 60 Hz=100..250 V Bemessungssteuerspeisespannung Us bei DC=100..250 V Spannungsart zur Betätigung=AC/DC Bemessungsbetriebsstrom Ie bei AC-1, 400 V=45 A

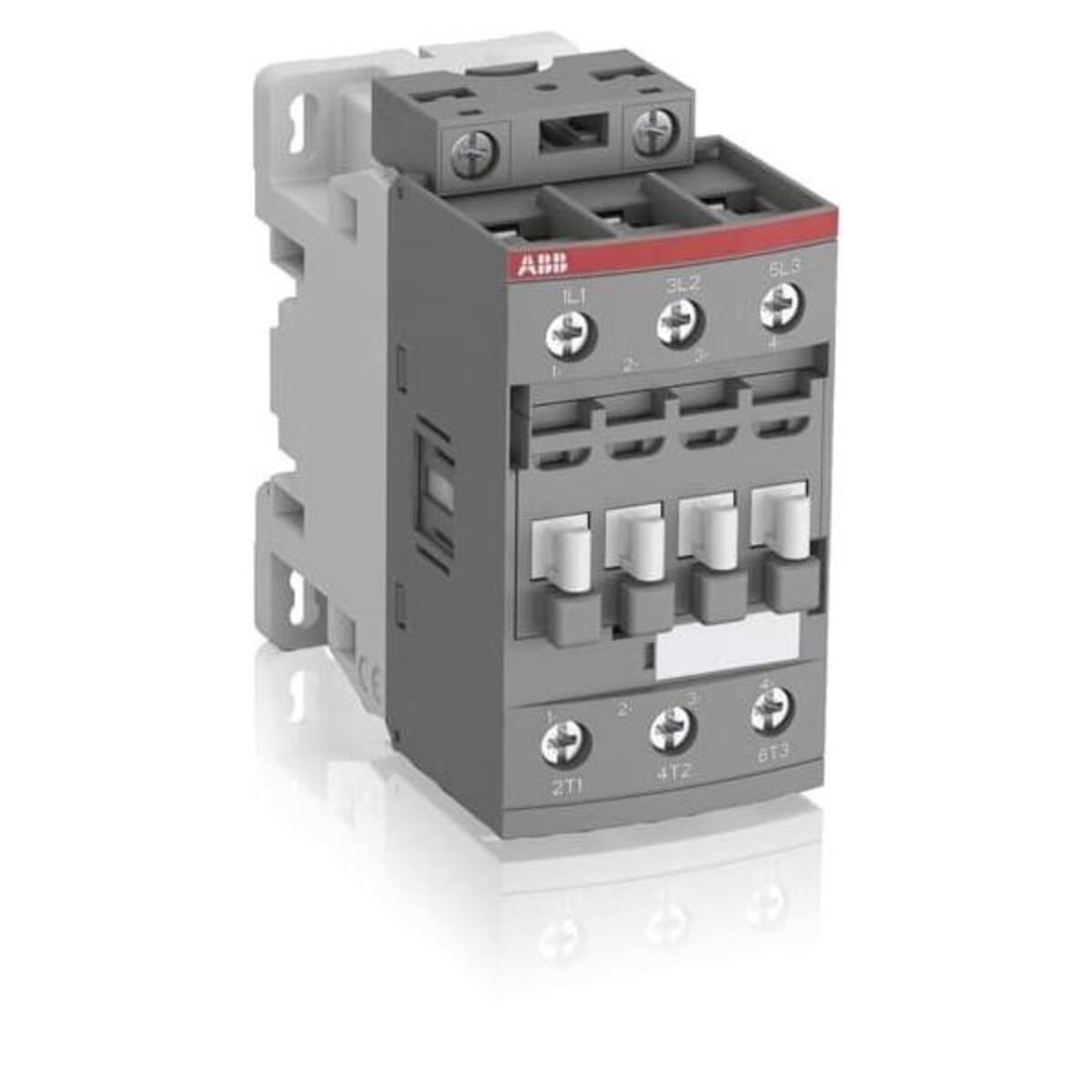

ABB Stotz S&J Schütz AF26-30-00-13 Hersteller:ABB Stotz S&J Bezeichnung:Schütz 100-250VAC/DC Typ:AF26-30-00-13 Bemessungssteuerspeisespannung Us bei AC 50 Hz:100..250 V Bemessungssteuerspeisespannung Us bei AC 60 Hz:100 V Bemessungssteuerspeisespannung Us bei DC:100 V Spannungsart zur Betätigung:AC/DC Anzahl der Schließer als Hauptkontakte:3 Anschlussart Hauptstromkreis:Schraubanschluss Betriebsspannung bei AC 50 Hz:690 V Betriebsspannung bei AC 60 Hz:690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V:45 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V:26 A Bemessungsbetriebsleistung bei AC-3, 400 V:11 kW Bemessungsbetriebsleistung NEMA:7,457 kW Geeignet für Reiheneinbau:nein Breite:45 mm Höhe:86 mm Tiefe:86 mm ABB Stotz S&J Schütz AF26-30-00-13: weitere Details Die 3-poligen AF26-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Geliefert wird: ABB Stotz S&J Schütz 100-250VAC/DC AF26-30-00-13, Verpackungseinheit: 1 Stk., EAN: 3471523110939

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
