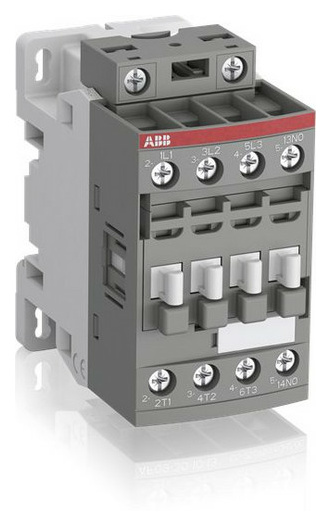

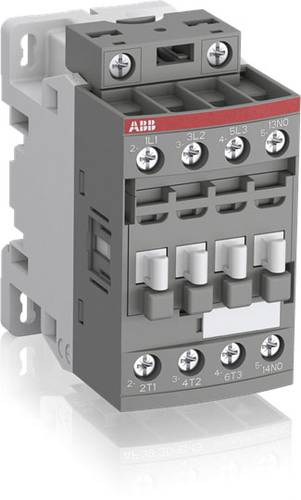

ABB AF09-30-10 Schütz 100-250V AC/DC

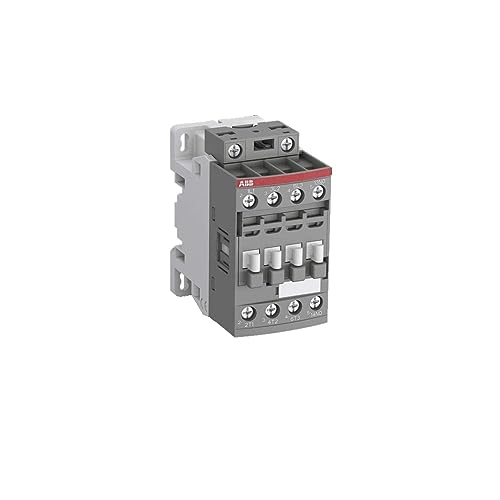

AF09-30-10 Schütz 100-250V AC/DC Blockschütz 4 kW ABB ist eine führende Technologiegruppe, die eng mit Kunden von Dienstleistungen, Industrie, Transport und Fabrik, um die Zukunft der Digitalisierung zu schreiben und Wert zu schaffen. Worldwide ABB limited

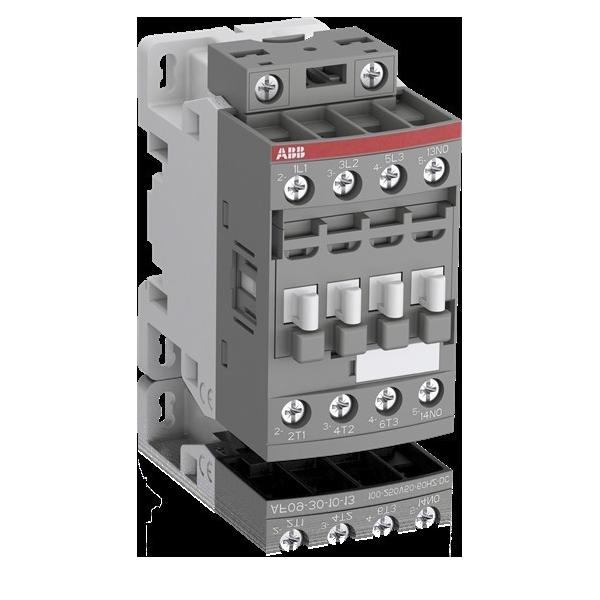

ABB Stotz S&J Schütz AF09-30-10-13 Hersteller:ABB Stotz S&J Bezeichnung:Schütz 100-250VAC/DC Typ:AF09-30-10-13 Bemessungssteuerspeisespannung Us bei AC 50 Hz:100..250 V Bemessungssteuerspeisespannung Us bei AC 60 Hz:100 V Bemessungssteuerspeisespannung Us bei DC:100 V Spannungsart zur Betätigung:AC/DC Anzahl der Schließer als Hauptkontakte:3 Anschlussart Hauptstromkreis:Schraubanschluss Betriebsspannung bei AC 50 Hz:690 V Betriebsspannung bei AC 60 Hz:690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V:25 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V:9 A Bemessungsbetriebsleistung bei AC-3, 400 V:4 kW Bemessungsbetriebsleistung NEMA:1,4914 kW Anzahl der Hilfskontakte als Schließer:1 Geeignet für Reiheneinbau:nein Breite:45 mm Höhe:86 mm Tiefe:77 mm ABB Stotz S&J Schütz AF09-30-10-13: weitere Details Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Geliefert wird: ABB Stotz S&J Schütz 100-250VAC/DC AF09-30-10-13, Verpackungseinheit: 1 Stk., EAN: 3471523110038

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Schütz 100-250VAC/DC AF09-30-10-13 (1SBL137001R1310)
