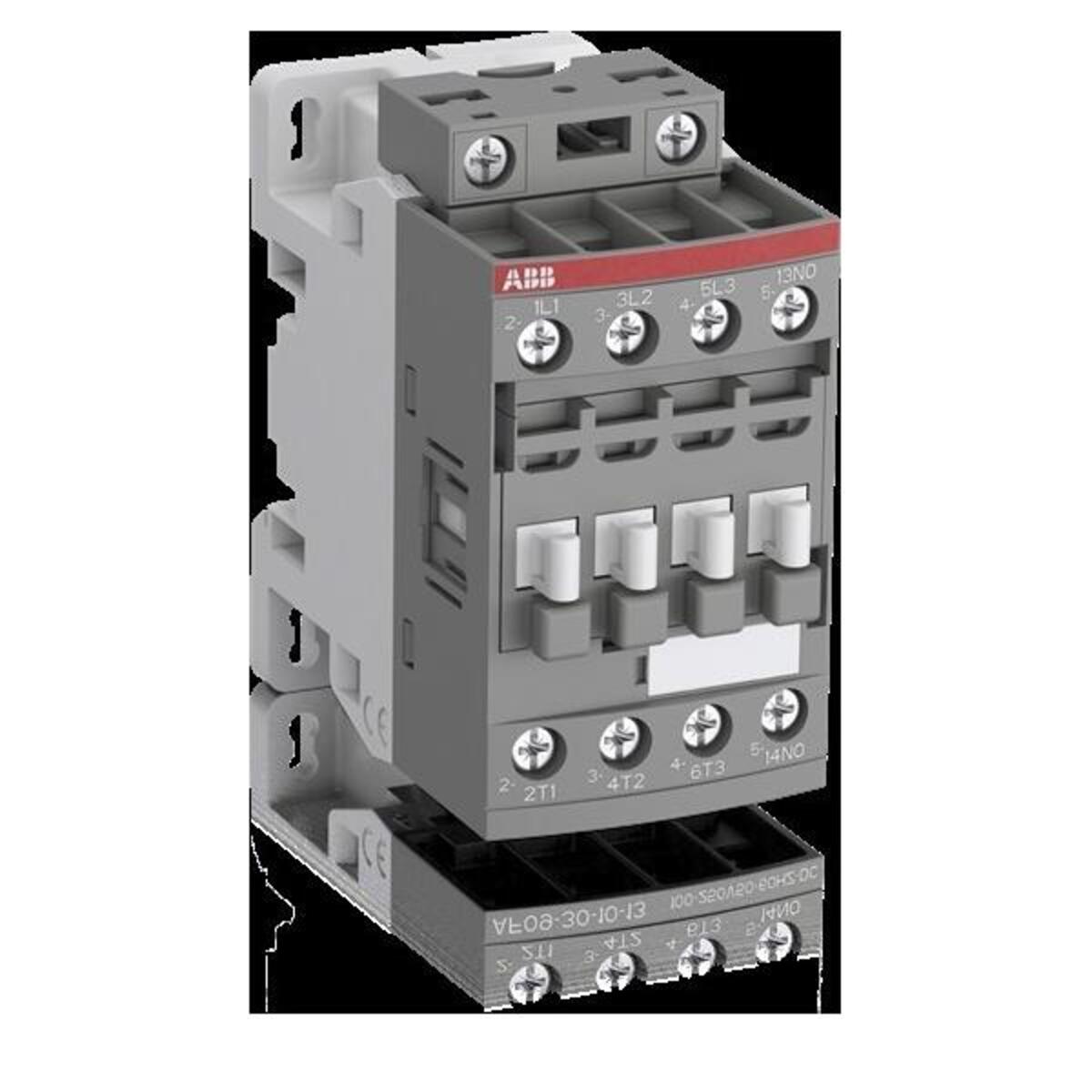

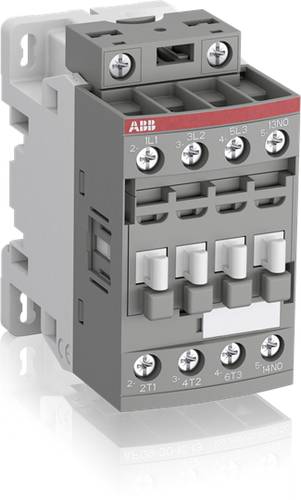

ABB AF09-30-01 Schütz 100-250V AC/DC

ABB Stotz S&J Schütz AF09-30-01-13 Hersteller:ABB Stotz S&J Bezeichnung:Schütz 100-250VAC/DC Typ:AF09-30-01-13 Bemessungssteuerspeisespannung Us bei AC 50 Hz:100..250 V Bemessungssteuerspeisespannung Us bei AC 60 Hz:100 V Bemessungssteuerspeisespannung Us bei DC:100 V Spannungsart zur Betätigung:AC/DC Anzahl der Schließer als Hauptkontakte:3 Anschlussart Hauptstromkreis:Schraubanschluss Betriebsspannung bei AC 50 Hz:690 V Betriebsspannung bei AC 60 Hz:690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V:25 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V:9 A Bemessungsbetriebsleistung bei AC-3, 400 V:4 kW Bemessungsbetriebsleistung NEMA:1,4914 kW Anzahl der Hilfskontakte als Öffner:1 Geeignet für Reiheneinbau:nein Breite:45 mm Höhe:86 mm Tiefe:77 mm ABB Stotz S&J Schütz AF09-30-01-13: weitere Details Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Geliefert wird: ABB Stotz S&J Schütz 100-250VAC/DC AF09-30-01-13, Verpackungseinheit: 1 Stk., EAN: 3471523110137

ABB STOTZ-KONTAKT Schütz 100-250VAC/DC AF09-30-01-13 (1SBL137001R1301)

Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
