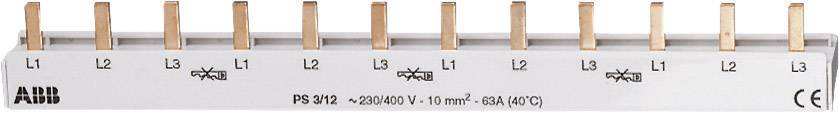

ABB 2CDL231001R1012 Phasenschiene 3polig 1St.

mit diesen Phasenschienen lassen sich pro M compact® Geräte ohne Schienendemontage ergänzen bzw. auswechseln Polzahl: 12Anzahl der Phasen: 3Länge: 212mmIsoliert: jaGeeignet für Anzahl Geräte: 4Querschnitt: 10mm²Bemessungsdauerstrom Iu: 63AMax. Bemessungsbetriebsspannung Ue: 690VGeeignet für Geräte mit N-Leiter: neinTeilungsmaß: 17,5mmBemessungskurzzeitstromfestigkeit Icw: 25kAGeeignet für Geräte mit Hilfsschalter: neinAusführung des elektrischen Anschlusses: StiftBemessungsstoßspannung: 4kV Suchbegriffe:...

ABB Stotz S&J Sammelschiene PS3/12 Hersteller:ABB Stotz S&J Bezeichnung:Sammelschiene n.ablängbar Typ:PS3/12 Anzahl der Phasen:3 Polzahl:12 Geeignet für Anzahl Geräte:4 Teilungsmaß:44698 mm Querschnitt:10 mm² Länge:211 mm Breite in Teilungseinheiten:12 Bemessungsdauerstrom Iu:63 A Ausführung des elektrischen Anschlusses:Stift Isoliert:ja Bemessungsstoßspannung:4 kV Max. Bemessungsbetriebsspannung Ue:690 V Bemessungskurzzeitstromfestigkeit Icw:25 kA Geeignet für Geräte mit N-Leiter:nein Geeignet für Geräte mit Hilfsschalter:nein Farbe:grau ABB Stotz S&J Sammelschiene PS3/12: weitere Details ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen) Geliefert wird: ABB Stotz S&J Sammelschiene n.ablängbar PS3/12, Verpackungseinheit: 1 Stk., EAN: 4016779463607

Fehlerstrom-Schutzschalter System pro M compact Sammelschienen, nicht ablängbar (nur für die Baureihe pro M compact einsetzbar), nicht ablängbar da geschlossene Bauform (10 mm 2 ) Ausführung: 3 Phasen, 12 Module Anzahl der Phasen 3 Polzahl 12 Geeignet für Anzahl Geräte 4 Teilungsmaß 44698 mm Querschnitt 10 qmm Länge 211 mm Breite in Teilungseinheiten 12 Bemessungsdauerstrom Iu 63 A Ausführung des elektrischen Anschlusses Stift Isoliert ja Max. Bemessungsbetriebsspannung Ue 690 V Bemessungskurzzeitstromfestigkeit Icw 25 kA Geeignet für Geräte mit N-Leiter nein Geeignet für Geräte mit Hilfsschalter nein Farbe grau - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - ABB 3-PHASENSCHIENE 15 12 Mod.GH PS3/12 L203 0507 R0003 f.Compact u.Connect
