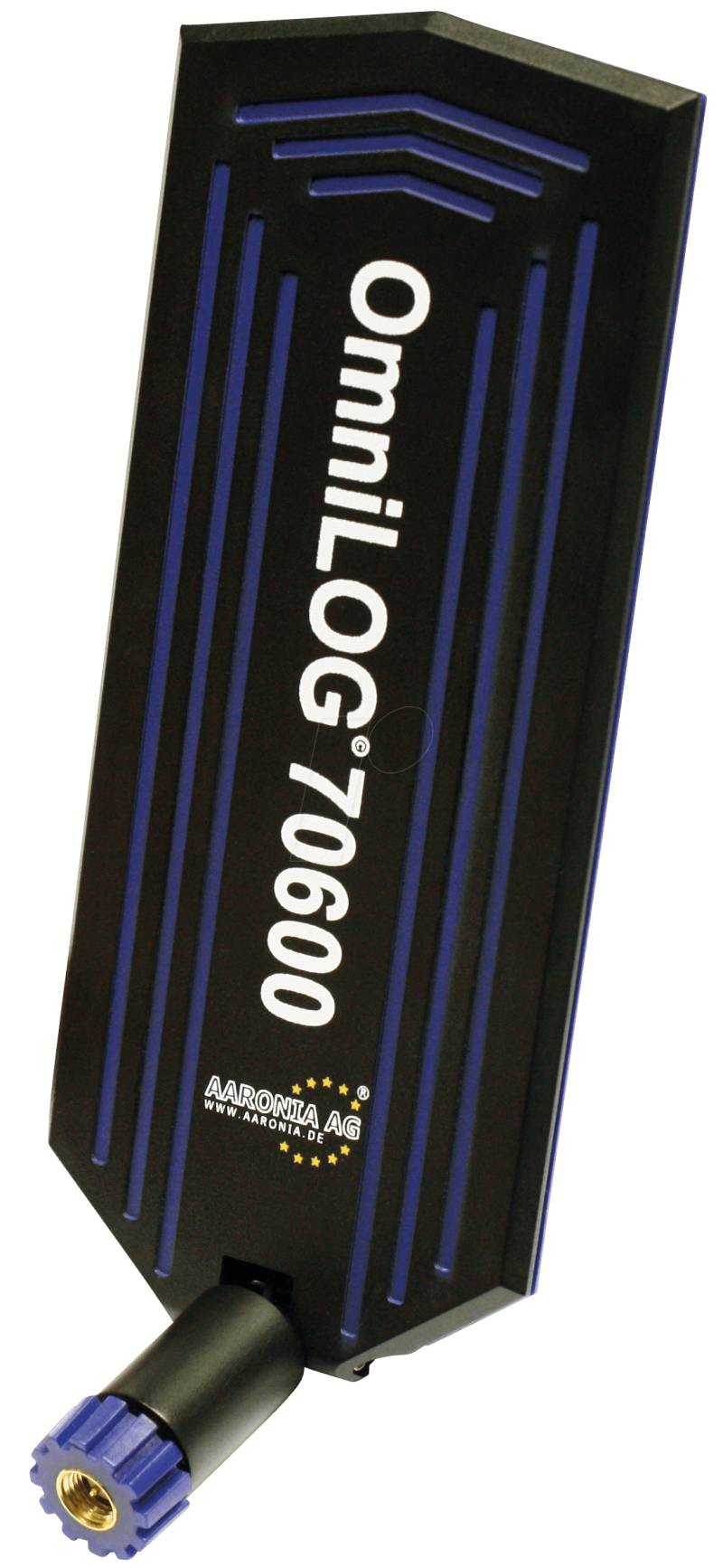

AAR OL 70600 - Messantenne, omnidirektional, 680 MHz - 6 GHz

Produktbeschreibung

Die OmniLOG 70600 ist eine Breitband-Messantenne und deckt einen Frequenzbereich von 680 MHz - 6 GHz ab. Sie ist kompatibel mit allen gängigen Spektrumanalysatoren und wird inkl. Kalibrierdaten ausgeliefert. Konzipiert wurde die OmniLOG als kosteneffektive Breitband-Antenne für radiale isotrope-Messungen von 680 MHz - 6 GHz. Sie deckt gängige HF-Quellen wie LTE, GSM, UMTS, WLAN (2,4 & 5 GHz) usw. ab. Die Antenne bietet ein 90° Drehgelenk mit SMA-Anschluss, welches frei verstellbar ist und in jeder Position durch zwei Kugeldruckschrauben fixiert werden kann. Im Vergleich zu LogPer- oder Yagi-Antennen bietet die OmniLOG-Antenne eine omnidirektionale Messung der Feldstärke, ohne dass die Antenne auf die Quelle gerichtet werden muss. Dies ermöglicht u.a. eine schnelle Grenzwertmessung.exzellente kosteneffektive Antenne für radial isotrope Messungenumfassende Kalibrierdaten (auf CD) inklusiveAbdeckung der verschiedenen Mobilfunk-Frequenzensehr kompaktes Designkann im Labor und für Außenmessungen verwendet werdenTechnische Daten:für Spektrumanalyzer aller Hersteller geeignetBauform: omnidirektional (radial-isotrop)Frequenzbereich: 680 MHz - 6 GHzNominalimpedanz: 50 Ohmmax. Gewinn: 6,5 dBiAvg. Gewinn: 3,5 dBiAvg. VSWR: 2,5HF-Anschluss: SMA (m) Temperaturbereich: -20 °C ... +70 °CShock: 40 G bei 10 msThermal-Shock: -20 °C . +70 °C (10 cycles)Maße (L/B/H): 173 x 62 x 9 mmGewicht: 54 g
