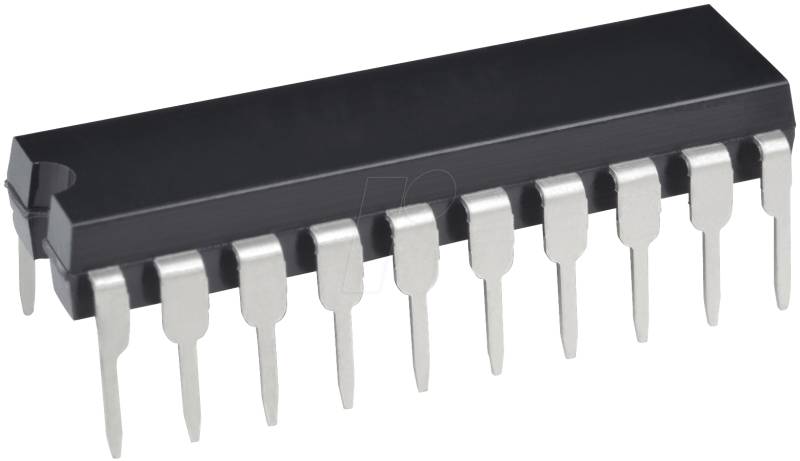

74HC 573 - Oktal D-Type Latch, 3-State, 2 ... 6 V, DIL-20

Produktbeschreibung

Oktaltransparente D-Typ-Verriegelungen mit 3-State-AusgängenBeschreibung:Die SNx4HC573A-Bausteine sind oktal-transparente D-Typ-Latches mit 3-State-Ausgängen, die speziell für die Ansteuerung hochkapazitiver oder relativ niederohmiger Lasten entwickelt wurden. Sie eignen sich besonders für die Implementierung von Pufferregistern, E/A-Ports, bidirektionalen Bustreibern und Arbeitsregistern.Während der Latch-Freigabe-Eingang (LE) hoch ist, reagieren die Q-Ausgänge auf die Dateneingänge (D). Wenn LE niedrig ist, werden die Ausgänge gelatcht, um die eingerichteten Daten beizubehalten.Merkmale:• Großer Betriebsspannungsbereich von 2 V bis 6 V• Hochstromausgänge mit 3 Zuständen treiben Busleitungen direkt bis zu 15 LSTTL-Lasten an• Geringe Leistungsaufnahme: 80-µA Maximum ICC• Typischer tpd = 21 ns• ±6-mA Ausgangsantrieb bei 5 V• Niedriger Eingangsstrom: 1 µA (Maximum)• Bus-strukturierte Pinbelegung
