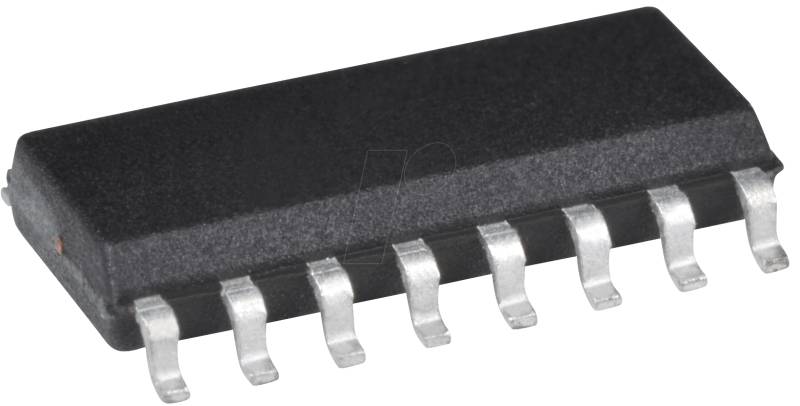

74HC 4094D NXP - Shift Register, 8-Bit, 2 ... 6 V, SO-16

Produktbeschreibung

8-stufiges Schiebe- und Speicher-BusregisterDie 74HC/HCT4094 sind Hochgeschwindigkeits-Si-Gate-CMOS-Bausteine und sind pinkompatibel mit den ''4094'' der ''4000B''-Serie. Sie sind spezifiziert in Übereinstimmung mit JEDEC-Norm Nr. 7A spezifiziert. Bei den 74HC/HCT4094 handelt es sich um 8-stufige serielle Schieberegister mit einem jeder Stufe zugeordneten Speicherlatch zum Strobing von Daten vom seriellen Eingang (D) zu den parallelen gepufferten 3-Zustands-Ausgängen (QP0 bis QP7). Die parallelen Ausgänge können direkt an gemeinsame Busleitungen angeschlossen werden. Die Daten werden bei den positiven Taktübergängen (CP) verschoben. Die Daten in jeder Schieberegisterstufe werden in das Speicherregister übertragen, wenn der Strobe-Eingang (STR) HIGH ist. Die Daten im Speicherregister erscheinen an den Ausgängen, wenn das Ausgangsfreigabesignal (OE) HIGH ist. Zwei serielle Ausgänge (QS1 und QS2) stehen für die Kaskadierung einer Anzahl von ''4094''-Geräten zur Verfügung. Die Daten stehen an QS1 an den positiven Taktflanken zur Verfügung, um einen Hochgeschwindigkeitsbetrieb in kaskadierten Systemen zu ermöglichen, in denen die Taktanstiegszeit schnell ist. Die gleichen seriellen Informationen stehen an QS2 bei der nächsten negativ verlaufenden Taktflanke zur Verfügung und dienen der Kaskadierung von ''4094''-Geräten, wenn die Taktanstiegszeit langsam ist.Eigenschaften• Ausgangsfähigkeit: Standard• ICC-Kategorie: MSIAnwendungen• Seriell-Parallel-Datenumwandlung• Fernsteuerungs-Halteregister
