2 Mtr. Niedax GK-Unterteil GKU 220-78T70 VW

Produktbeschreibung

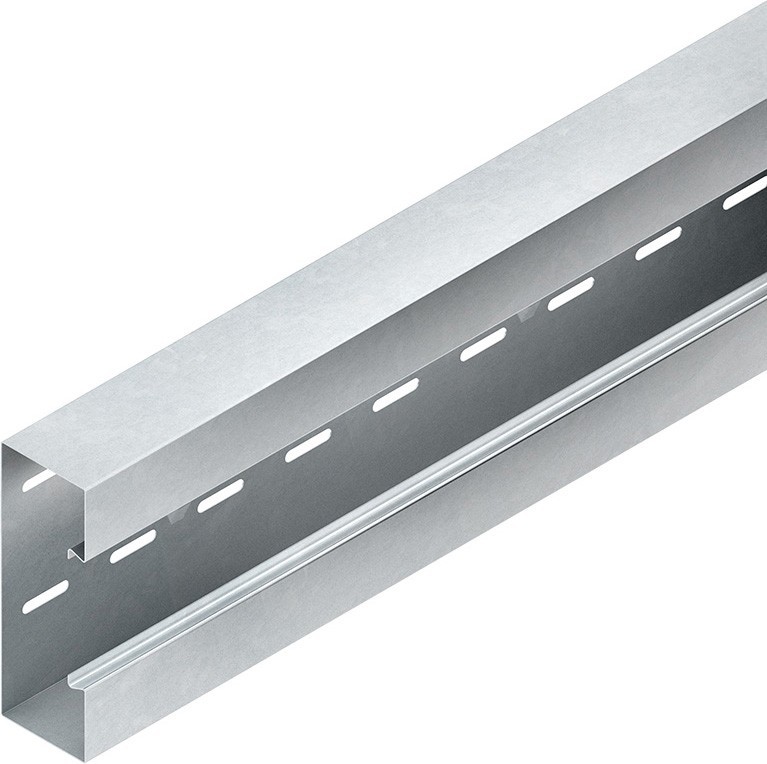

Niedax GK-Unterteil GKU 220-78T70 VW

Hersteller:Niedax
Bezeichnung:GK-Unterteil 220x70x2000 mm
Typ:GKU 220-78T70 VW
Breite:220 mm
Tiefe:70 mm
Länge:2000 mm
Anzahl der Oberteile:1
Oberteile mitgeliefert:nein
Oberteilbreite 1:78 mm
Symmetrisch:ja
Bauform rechteckig:ja
Werkstoff:Stahl
Werkstoffgüte:sonstige
Halogenfrei:ja
Antibakterielle Behandlung:nein
Oberflächenschutz:bandverzinkt und beschichtet
Farbe:weiß
RAL-Nummer:9016
Ausführung Rückwand (Innenseite):gelocht
Mit Schutzfolie:ja
Anzahl der steckbaren Trennwände:1
Mit Kanalverbinder:nein
Montagelochung im Boden:ja
Montageart der Oberteile:innenliegend
Mit Kabelhalteklammer:ja
Nutzbarer Querschnitt:14152 mm²
Schutzart (IP):IP20
Einsatztemperatur:-5..60 °C

Niedax GK-Unterteil GKU 220-78T70 VW: weitere Details

Gerätekanalunterteil, einzügig symmetrisch, mit Schlaufen und rückwärtiger Befestigungslochung zur flexiblen Montage auf Wand oder Wandkonsole, durchgehende Schlaufen zur Aufnahme von Trennprofilen im Rückenteil, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, Gerätemontage im Leitungszug mit einrastbarer Gerätedose für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich 3 Kabelhalteklammern GKF 78 je 2 m Lieferlänge, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu erzielen, müssen die Kabelhalteklammern GKF... im Abstand von 0,6 m - 0,7 m im Kanalunterteil eingesetzt werden. Abmessungen (ca. Maße) Höhe H x Tiefe T : 220 x 70 mm Deckelöffnung : 78 mm dreireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 48 mm und 106 mm vertikale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 500 mm Schlaufenabstand RasterMaße : 250 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 14152 mm² Farbton : verkehrsweiß RAL : 9016 (ähnlich) Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Geliefert wird: Niedax GK-Unterteil 220x70x2000 mm GKU 220-78T70 VW, Verpackungseinheit: 2 Mtr., EAN: 4013339206315
