3B Scientific Physik Lehrmittel - Leuchtdiodenreihe - zur Bestimmung der Planck'schen Konstante h

Produktbeschreibung

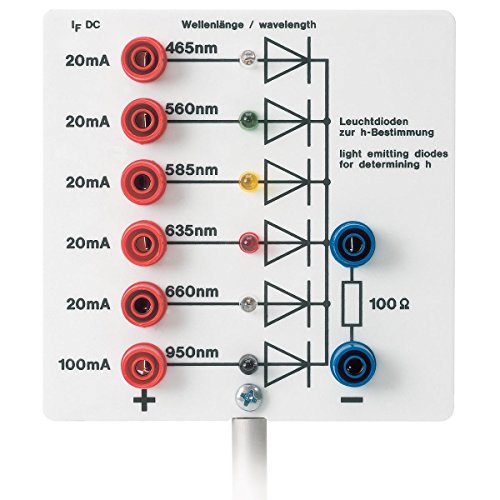

Das Gerät dient zur Bestimmung der Planck’schen Konstante h durch Messung der Diffusionsspannung verschiedenfarbiger Leuchtdioden als Funktion der Wellenlänge bzw. Frequenz. Es können auch die Wellenlängen durch Gitterbeugung, Zusammenhänge zwischen Leucht- und Stromstärke und die Strom- / Spannungskennlinie der Leuchtdioden bestimmt werden. Auf der Trägerplatte mit Stiel befinden sich 6 Leuchtdioden in den Farben 1 x blau, 1 x grün, 1 x gelb, 2 x rot (2 Wellenlängen), 1 x Infrarot. Die Leuchtdioden sind mit einem Vorwiderstand versehen. Der Widerstand dient als Schutz und sollte stets beim Betrieb der Dioden mit vorgeschaltet sein. Betriebsspannung: 6 V DC; Zul. Maximalstrom: 20 mA LED (Infrarot) 100 mA LED (alle anderen); Wellenlängen: 465 nm, 560 nm, 585 nm, 635 nm, 660 nm, 950 nm; Vorwiderstand: 100 Ohm, 1 W; Anschlüsse: 4-mm-Sicherheitsbuchsen; Abmessung: 115 mm x 115 mm; Masse: ca. 120 g
