3 Mtr. Niedax Kabelrinne RLVC 60.300 F

Produktbeschreibung

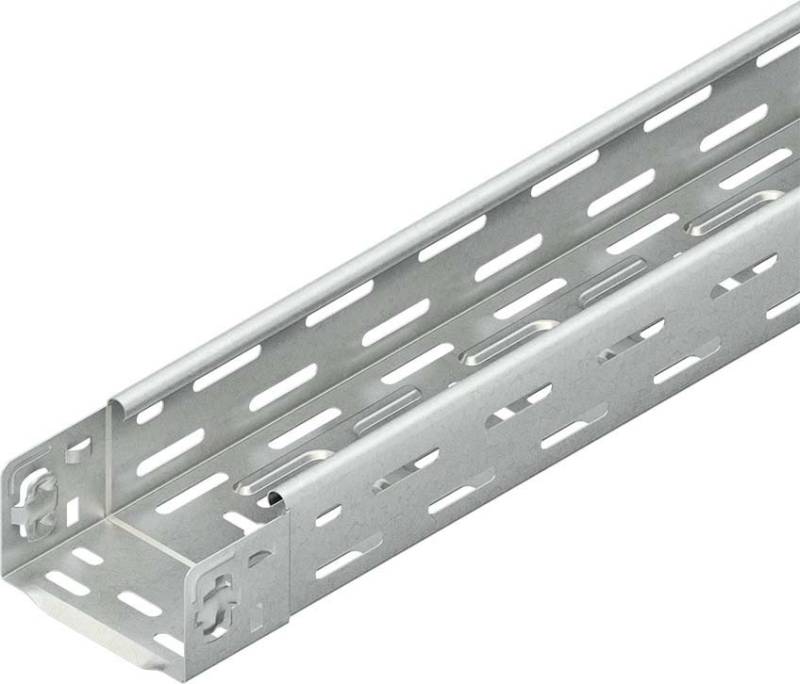

Niedax Kabelrinne RLVC 60.300 F

Hersteller:Niedax
Bezeichnung:Kabelrinne 60x300x300mm
Typ:RLVC 60.300 F
Höhe:60 mm
Breite:300 mm
Materialstärke:0,75 mm
Länge:3000 mm
Arbeitslänge:3000 mm
Nutzbarer Querschnitt:17800 mm²
Mit Oberteil:nein
Seitenlochung:ja
Montagelochung im Boden:ja
NATO-Lochbild:nein
Ausführung:integrierter Verbinder
Art des Verbinders:Klickbefestigung
Geeignet für Funktionserhalt:nein
Werkstoff:Stahl
Einsatztemperatur:-20..120 °C
Werkstoffgüte:sonstige
Oberflächenschutz:feuerverzinkt
Gewicht:2,67465 kg/m
Belastungstesttyp nach IEC 61537:Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m:1850 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m:1250 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m:720 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m:400 N/m

Niedax Kabelrinne RLVC 60.300 F: weitere Details

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 300 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 80 mm Abstand : 375 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 245 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 90 mm Abstand : 375 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 17800 mm² Werkstoff : Stahl, feuerverz. nach DIN EN ISO 1461

Geliefert wird: Niedax Kabelrinne 60x300x300mm RLVC 60.300 F, Verpackungseinheit: 3 Mtr., EAN: 4013339101221
