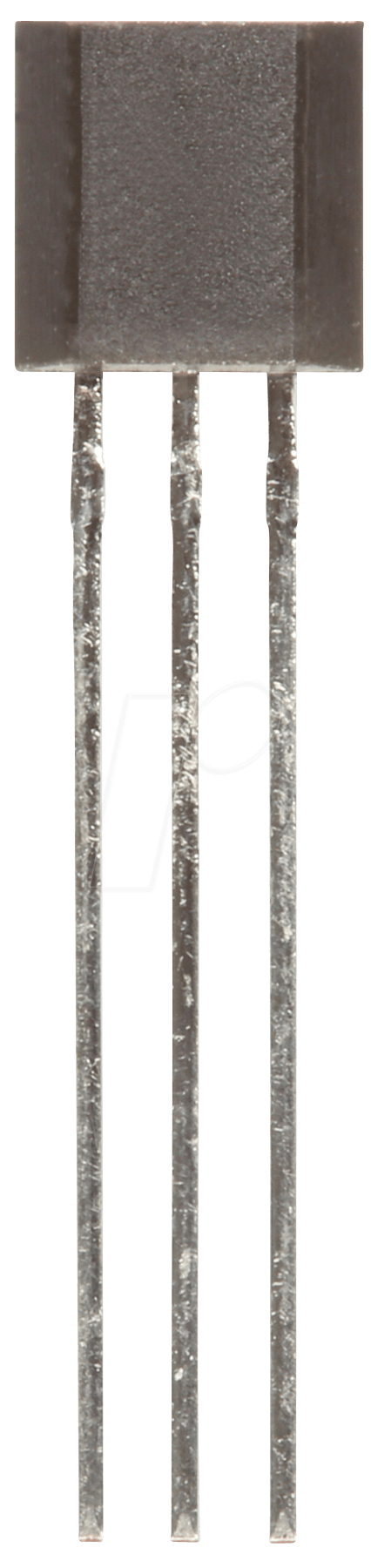

2SS 52M - Hallsensor, omnipolar resistiv, digital

Produktbeschreibung

Positionssensoren der 2SS-Serie enthalten magnetoresistive Werkstoffe aus Silikon, die in einem Kunststoffgehäuse eingeschlossen sind. Der integrierte Schaltkreis reagiert auf sehr schwache Magnetfelder mit einem digitalen Ausgang. Obwohl dieses Signal mit dem Signal unserer digitalen Hall-Effekt-Sensoren übereinstimmt, kann das Signal bei magnetoresistiven Sensoren bei einem viel größeren Abstand zwischen Sensor und Magnet ausgelöst werden.• Beim Betrieb mit hoher Empfindlichkeit kann der Messabstand je nach Magnetgröße auf einen Zoll oder mehr erhöht werden• Digitaler P-schaltender Leistungsausgang• Omnipolar - kann mit magnetischem Nord- oder Südpol betrieben werden• Betriebsrate: 0 kHz bis mehr als 100 kHz• Geringe GrößeTechnische Produktdaten:Produkttyp: Integrierte Schaltkreise für magnetoresistive, digitale PositionssensorenPakettyp. U-Pack, radiale DrahtanschlüsseVersorgungsspannung: 3,8 ... 30 V DCAusgangstyp: Digital stromziehendAnschlusstyp: LeiterplatteMagnetische Betätigung: omnipolarBetriebstemperatur: -40 ... +150 °CLagerungstemperatur: -40 ... +150 °CAusgangsspannung: 0,4 V DC max.Anstiegszeit (10 % bis 90 %): 1,5 µs max.Abfallzeit (90 % bis 10 %): 1,5 µs max.Versorgungsstrom: 11 mAAusgangsstrom (max.): 20 mASchaltpunkt (OP, Operate Point): 2,5 mT [25 G] max.Ausschaltpunkt: 0,5 mT [5 G] min.Kriechstrom: 10 µADifferential: 0,8 mT [8 G] max.
