20 Stk. Fischer Deutschl. Bolzenanker FAZ II Plus 12/10 GS 564648

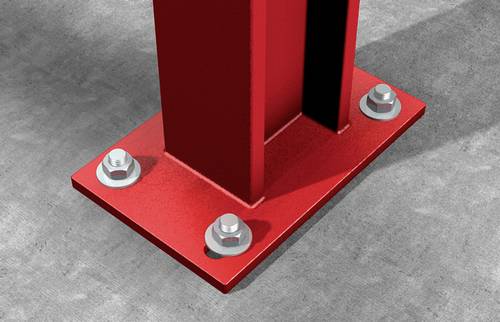

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche jetzt mit noch höheren Quertragfähigkeiten. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.

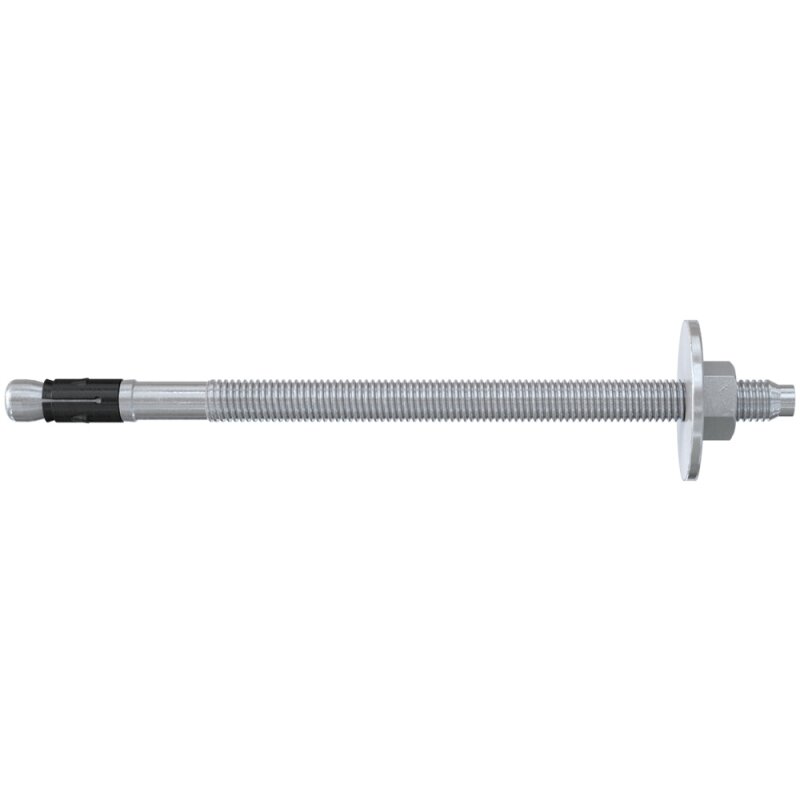

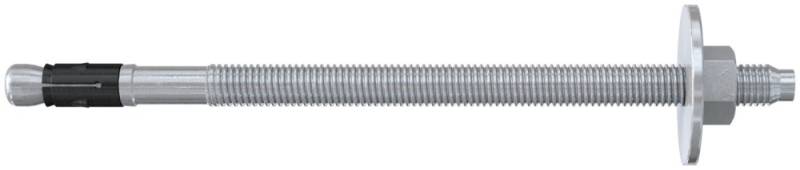

Der fischer Bolzenanker FAZ II Plus GS mit großer Scheibe ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker aus galvanisch verzinktem Stahl werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus GS kann dank der variablen Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Technische Daten Ankerlänge: 110 mm Bohrernenndurchmesser: 12 mm Abstandsmontage: Nein Durchsteckmontage: Ja Vorsteckmontage: Ja Gewindemaß (metrisch): 12 mm Material: galvanisch verzinkter Stahl Gewinde: M12 x 61 mm Gewinde: M12 Installationsdrehmoment: 60 Nm Max. Dicke des Anbauteils: 10 mm Max. Nutzlänge hef,stand./hef,min.: 10 / 30 mm Min. Bohrlochtiefe bei Durchsteckmontage: 100 mm Max. Anbauteildicke (reduziert): 30 mm Max. Anbauteildicke (standard): 10 mm Schlüsselweite: 19 mm Seismic-Zulassung: C1 / C2 U-Scheibe (Außendurchmesser x Dicke): 30 x 3 mm Verankerungstiefe (reduziert): 50 mm Verankerungstiefe (standard): 70 mm Top Features: Vormontierte Unterlegscheibe für Bauteile mit Langlöchern. Dies erleichtert das Ausrichten und spart Zeit bei Montage. Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M16). Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten. Höchste Beständigkeit wird durch das externe Prüfzertifikat des FAZ II Plus über eine Lebensdauer von 120 Jahre geregelt (M10-M16). Höchste seismische Lasten für die Durchmesser M10-M24 mit und ohne die Verwendung der Verfüllscheibe FFD. Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen. Vorteile: Die FAZ II Plus GS sind durch die vormontierte große U-Scheibe für die Befestigung von Stahlanbauteilen mit Langlöchern geeignet, ermöglichen ein noch besseres Ausrichten und sorgen so für reduzierten Montageaufwand. Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M16). Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/90, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder. Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt. Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher. Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16). Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten. Montage Der FAZ II Plus GS ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen. Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt. Baustoffe: Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen Auch geeignet für: Beton C12/15 (Gutachten vorhanden) Beton C80/95 (Gutachten vorhanden) Stahlfaserbeton (Gutachten vorhanden) Kalksandvollstein (KSV) (Gutachten vorhanden) Anwendungsbeispiele: Ankerplatten mit Langlöchern Fassaden-Unterkonstruktionen mit Langlöchern Holzkonstruktionen Zuganker Balkenverankerungen
