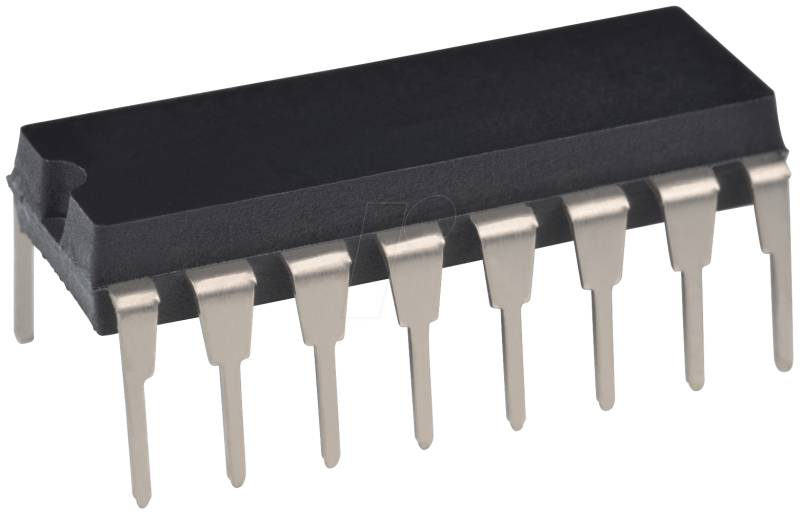

CD 4052BE TEX - Multi-/Demultiplexer, 4-CH, 3 ... 20 V, DIL-16

Produktbeschreibung

BeschreibungDie analogen Multiplexer und Demultiplexer CD405xB sind digital gesteuerte analoge Schalter mit niedriger ON-Impedanz und sehr niedrigem OFF-Leckstrom. Diese Multiplexer-Schaltungen weisen über den gesamten Versorgungsspannungsbereich VDD - VSS und VDD - VEE eine extrem niedrige Ruhestromaufnahme auf, unabhängig vom logischen Zustand der Steuersignale.Eigenschaften• breiter Bereich von digitalen und analogen Signalpegeln: - Digital: 3 V bis 20 V - Analog: = 20 VP-P• niedriger EIN-Widerstand, 125 O (typisch) über 15 VP-P Signaleingangsbereich für VDD - VEE = 18 V• hoher AUS-Widerstand, Kanalleckstrom von ±100 pA (typisch) bei VDD - VEE = 18 V• Logik-Pegel-Wandlung für digitale Adressierungssignale von 3 V bis 20 V (VDD - VSS = 3 V bis 20 V) zum Schalten analoger Signale auf 20 VP-P (VDD - VEE = 20 V) angepasste Schaltereigenschaften, rON = 5 O (typisch) für VDD - VEE = 15 V sehr geringe Ruheverlustleistung unter allen digitalen Steuereingangs- und Versorgungsbedingungen, 0,2 µW (typisch) bei VDD - VSS = VDD - VEE = 10 V• Binäre Adressdekodierung auf dem Chip• 5 V, 10 V und 15 V parametrische Nennwerte• 100% getestet auf Ruhestrom bei 20 V• maximaler Eingangsstrom von 1 µA bei 18 V über den gesamten Gehäusetemperaturbereich, 100 nA bei 18 V und 25°C• Break-before-Make-Schaltung eliminiert Kanal Überlappung
