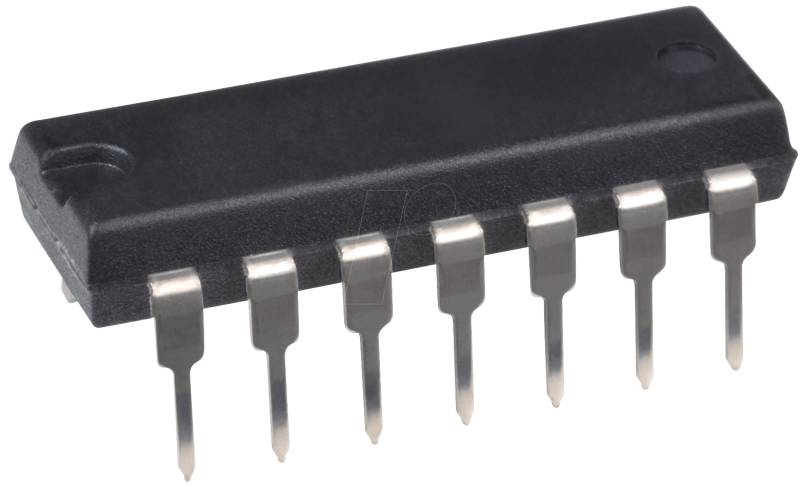

CD 4030BE TEX - Vierfach-Exklusiv-ODER-Gatter, 3 ... 18 V, DIL-14

Produktbeschreibung

CMOS Vierfach-Exklusiv-OR-GateBeschreibung:Die Typen CD4030B bestehen aus vier unabhängigen Exklusiv-ODER-Gattern. Das CD4030B bietet dem Systementwickler ein Mittel zur direkten Implementierung der Exklusiv-ODER-Funktion.Die CD4030B-Typen werden in 14-poligen hermetischen Dual-in-Line-Keramikgehäusen (Suffix F3A), 14-poligen Dual-in-Line-Kunststoffgehäusen (Suffix E), 14-poligen Small-Outline-Gehäusen (Suffixe M, MT, M96 und NSR) und 14-poligen Thin-Shrink Small-Outline-Gehäusen (Suffixe PW und PWR) geliefert.Merkmale:• Betrieb bei mittlerer Geschwindigkeit-tPHL, tPLH = 65 ns (typ.) bei VDD = 10 V, CL = 50 pF• 100% geprüft auf Ruhestrom bei 20 V• Standardisierte, symmetrische Ausgangskennlinien• Parametrische Nennwerte von 5 V, 10 V und 15 V• Maximaler Eingangsstrom von 1 µA bei 18 V über den gesamten Gehäuse-Temperaturbereich; 100 nA bei 18 V und 25°C• Rauschabstand (über den gesamten Paket-Temperaturbereich) =- 1 V bei VDD = 5 V- 2 V bei VDD = 10 V- 2,5 V bei VDD = 15 V• Erfüllt alle Anforderungen des JEDEC Tentative Standard Nr. 13B, ''Standard Specifications for Description of 'B' Series CMOS Devices''.Anwendungen:• Generatoren und Prüfgeräte für gerade und ungerade Polaritäten• Logische Komparatoren• Addierer/Subtrahierer• Allgemeine Logikfunktionen
