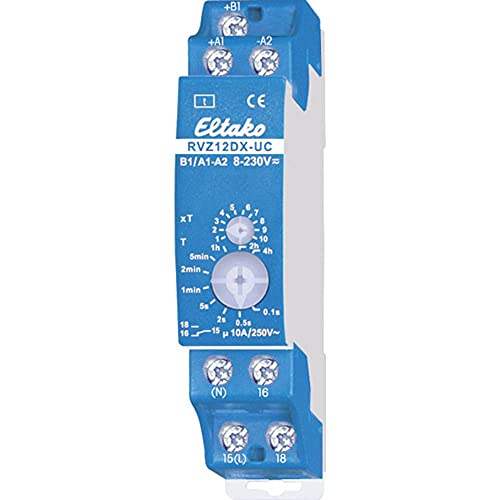

Eltako RVZ12DX-UC Zeitrelais Monofunktional 230V 1 St. Zeitbereich: 0.1s - 40h 1 Wechsler

Analog einstellbares Zeitrelais. Stand-by-Verlust nur 0,02 - 0,4 Watt. Dieses analog einstellbare Zeitrelais ist baugleich wie das Multifunktions-Zeitrelais, hat jedoch nur eine Funktion. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0,1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Zeitbereich 0,1 Sekunden bis 40 Stunden. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung.

Eltako Zeitrelais RVZ12DX-UC Hersteller:Eltako Bezeichnung:Zeitrelais Typ:RVZ12DX-UC Ausführung des elektrischen Anschlusses:Schraubanschluss Zeitbereich:0,1..14400 s Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V Bemessungssteuerspeisespannung Us bei DC:12 V Anzahl der Ausgänge, unverzögert, Wechsler:1 Werkstoff des Kontakteinsatzes:Thermoplast Werkstoff des Kontaktes:Kupfer Werkstoff der Kontaktbeschichtung:sonstige Betriebsspannung bei AC 50 Hz:230 V Betriebsspannung bei DC:8 V Spannungsart der Betriebsspannung:AC Nennstrom:10 A Max. Einschaltstrom:10 A Breite:18 mm Höhe:66 mm Tiefe:58 mm Eltako Zeitrelais RVZ12DX-UC: weitere Details Rückfallverzögerung, 1 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2000W*. Stand-by-Verlust nur 0,02-0,4 Watt. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 12..230V UC. Versorgungsspannung wie die Steuerspannung. Zeitbereich 0,1 Sekunden bis 40 Stunden. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung. Sie ist aus, solange der Arbeits­kontakt 15-18 offen ist (15-16 geschlossen) und leuchtet ständig, solange der Arbeitskontakt 15-18 geschlossen (15-16 offen) ist. Die Zeitbasis T wird mit dem rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%. Geliefert wird: Eltako Zeitrelais RVZ12DX-UC, Verpackungseinheit: 1 Stk., EAN: 4010312603093

Analog einstellbares Universalspannungs-Multifunktions-Zeitrelais MFZ12DX-UC, 10 A/250 V AC und Universalspannungs-Zeitrelais Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. Für alle Steuerspannungen von 8 bis 230 V DC und AC (50/60 Hz). Zeiten zwischen 0,1 Sekunden und 40 Stunden mit den Zeitbasen 0,1, 0,5, 2 und 5 Sekunden, 1, 2 und 5 Minuten, 1, 2 und 4 Stunden sowie den Multiplikator von 1-10 sind einstellbar. Kontaktschaltung im Nulldurchgang der Sinuswelle. Stand-by-Verlust nur 0,1 Watt. Je nach Anschluss der Stromversorgung (B1 oder B2) beim MFZ12- können zwei unterschiedliche Funktionsebenen ausgewählt werden. Funktionsebene 1 (Stromversorgung B1 - A2) RV = Rückfallverzögerung (auch als Einzelfunktion RVZ) AV = Ansprechverzögerung (auch als Einzelfunktion AVZ) TI= Taktgeber mit Impuls beginnend (auch als EinzelfunktionTGI) TP= Taktgeber mit Pause beginnend IA= Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner) EW= Einschaltwischer - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako RVZ12DX-UC Zeitrelais 1We (V) potenzialfrei 10A 23001202
