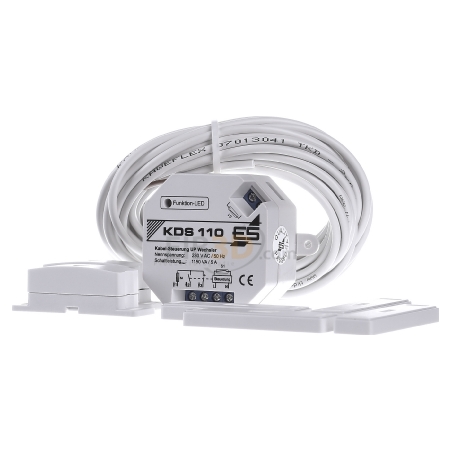

KDS 110 mDibt-Zulass - Kabel-Abluftsteuerung 230V AC 50Hz KDS 110 mDibt-Zulass

Produktbeschreibung

Hersteller-Artikelnummer: KDS110mDibt-Zulass - Kabel-Abluftsteuerung 230V AC 50Hz KDS 110 mDibt-Zulass Art des Zubehörs sonstige, Durch den Einsatz der Kabel-Abluftsteuerung KDS 110 kann ein Abluftsystem nur dann benutzt werden, wenn das Fenster geöffnet ist und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein Magnetschalter am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information über ein dünnes Kabel an das Steuergerät - dieses gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geöffnet ist. KDS 110 mit DIBt-Zulassung Z-85.2-14, Montage: Die Steuerleitung wird am Steuergerät und am Magnetschalter angeklemmt. Ideal für den nachträglichen Einbau bei bereits verlegter Steuerleitung mit zwei Adern. Das Steuergerät ist mit einem potenzialfreien Wechslerkontakt ausgestattet und kann somit in die Lüftermotorzuleitung der Dunstabzugshaube zwischengeschaltet werden, damit die Beleuchtung der Dunstabzugshaube unabhängig von der Fensterstellung funktioniert. Zweites Fenster (ODER): Es muss mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. Dazu wird das KDS 110 SET mit dem Kabel-Magnetschalter KMS 098K22 für das zweite Fenster erweitert. Zweites Fenster (UND): Es müssen zwei Fenster gleichzeitig geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. Dazu werden zwei unabhängige KDS 110 SETs benötigt. Die Relais der Steuergeräte müssen dabei in Reihe geschalten werden. KDS 110 kombiniert mit Abgastemperaturwächter: Sobald die Abgastemperatur im Abgasrohr 40 Grad überschreitet, muss dabei das Fenster geöffnet werden Abgastemperaturwächter ATW 519 für KDS 110/ 116 Artikel.Nr. 201753. Technische Daten: Betriebsspannung: 230 V AC/50-60 Hz, Leistungsaufnahme: ca. 2 W, Schaltleistung Relais: 1150 VA/5 A, Schaltleistung Relais: 700 W/3 A, Steuerspannung: 18 V, Kabellänge: 6 m (verlängerbar), Funktionsbereich: -15 °C/+40 °C, Schutzart: IP 20, Steuergerät (HxBxT): 51x51x26 mm, Magnet-Schalter (HxBxT): 55x15x18 mm, Magnet (HxBxT): 55x15x18 mm, Distanzplatte (HxBxT): 55x15x5 mm 𪛤
