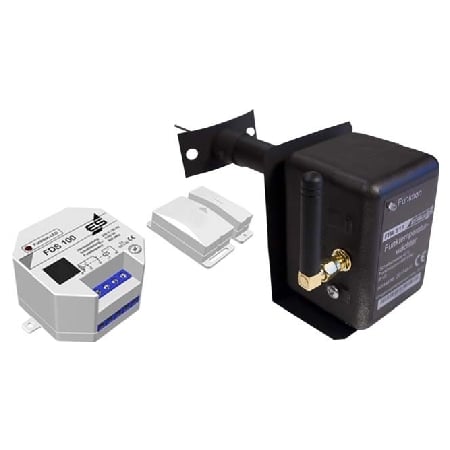

FTW 510 - Funk-Abluftsteuerung mit Thermoschalter FTW 510

Produktbeschreibung

Hersteller-Artikelnummer: FTW510 - Funk-Abluftsteuerung mit Thermoschalter FTW 510 Art des Zubehörs sonstige, Durch den Einsatz des Funk-Temperaturwächters FTW 519 am freien Ofenrohr kann eine Abluftanlage nur dann benutzt werden, wenn der Ofen bzw. die Verbrennungsstätte nicht läuft und kalt ist oder ein Fenster geöffnet wurde. Ein Sender im Funk-Temperaturwächter überwacht, ob der Ofen brennt oder aus ist und übermittelt diese Information per Funk an den Empfänger. Dieser gibt die Stromzufuhr für das angeschlossene Gerät nur dann frei, wenn der Ofen aus ist - ist der Ofen an, kann die Abluftanlage weiterhin mit einem geöffneten Fenster in Betrieb genommen werden, zur optimalen Funkübertragung ist der FTW-Sender mit einer externen Antenne ausgestattet. Die Montage des FTW 519 erfolgt mittels eines Flansches, der seitlich am Ofenrohr verschraubt wird. Die maximal zulässige Temperatur am Sender des FTW beträgt 65Grad C. Der FTW muss dabei frei von Raumluft umströmt werden und wird nicht über wärmeabführenden Teilen montiert. Ein freies Ofenrohr ist immer sichtbar im Raum, ist weder verkleidet noch eingemauert - typisches Beispiel ist ein im Raum stehender Schwedenofen, dessen Ofenrohr erst nach mind. 1 m am Kamin angeschlossen ist. Zusatzsender für zweites Fenster: Um eine Wahl zwischen zwei Fenstern zu haben (ODER-Funktion), besteht die Möglichkeit, einen Zusatzsender FDS 098 gleichen Codes zu verwenden, der ab Werk programmiert wird. Zweiter Empfänger: Zum bestehenden Set kann ein weiterer Empfänger (Einbau FDS 199 oder Zwischenstecker FDS 299) angesteuert werden. Sobald der Ofen kalt ist oder ein Fenster geöffnet wurde, schalten beide Empfänger das jeweils angeschlossene Gerät frei, geben Sie bei der Bestellung von Zusatzgeräten immer die Seriennummer Ihres vorhandenen Empfängers an. Technische Daten Empfänger: Betriebsspannung: 230 V/50-60 Hz, Leistungsaufnahme: ca. 5,5 W, Schaltleistung Relais: 1150 VA/5 A, Funkfrequenz: 868 MHz , Reichweite: bis 20 m im Freifeld, Funktionsbereich: -15 °C/+40 °C, Schutzart: IP 20, Empfänger (HxBxT): 53x53x31 mm, Technische Daten FTW: Schaltschwelle: 40 °C +/- 7 K, ca. 15 K Hysterese, max. Fühlertemperatur: 500 °C, max. Umgebungstemperatur: 180 °C, max. Schaltgehäusetemperatur: 65 °C, Reaktionszeit: unter 45 Sek., Montage: 3 Bohrungen im Rauchrohr, muss von Fachfirma montiert werden Abmessungen (LxBxH): 183x68x85 mm, inkl. Antenne, Batterie im Lieferumfang: CR2 3 Volt Longlife, Technische Daten Fensterkontakt-Sender: Schaltschwelle: bis max. 1,5 cm zum Magnet, Reaktionszeit: unter 0,5 Sek., Montage: Befestigung an Fensterrahmen und -flügel, Abmessungen Sender (LxBxH): 55x31x18 mm, Abmessungen Magnet (LxBxH):55x15x18 mm, Frequenz: 868 MHz SRD, Reichweite: bis zu 20 m im Freifeld, Batterie im Lieferumfang: CR2032 3 V 𪛤
