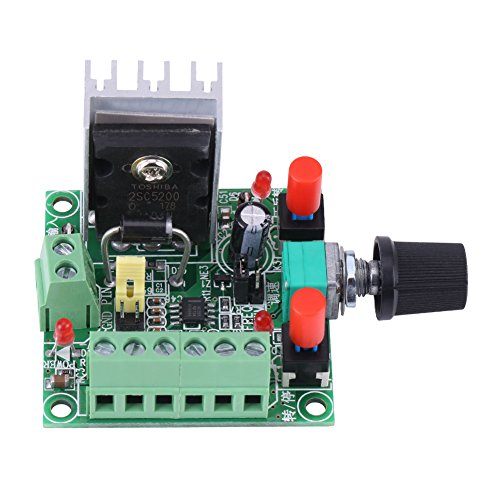

Schrittmotorsteuerung, PWM-Impulssignalgenerator Drehzahlregler-Controller Einstellbare Frequenzkarte, 15-160V / 5-12V PWM-Generator

Produktbeschreibung

Dieses Modul wird als Schrittantriebssignal geliefert.Zur Steuerung des Schrittmotors muss aber auch der Antrieb zum Einsatz kommen. Der Regler verfügt über High, Medium und Low. Insgesamt können drei Arten von Frequenzsignalen zur Auswahl von Jumpern verwendet werden. Die Frequenz der Messung kann PUL und den gemeinsamen Kathodenanschluss (GND) zweier Ports betragen. PUL + und PUL- positiv und negativ gepulst;Mit EN + und EN- werden die positiven und negativen Anschlüsse aktiviert.DIR + und DIR- sind die positiven und negativen Richtungen.Diese sechs Leitungen sind verbunden, um den entsprechenden Impuls anzusteuern, also sechs Ports p Stromversorgung: 15-160VDC oder 5-12VDC.Wenn Sie 5-12 V Gleichstrom verwenden, verbinden Sie das positive Ende mit dem 5-12 V Gleichstromeingang und das negative Ende mit dem gemeinsamen Kathodenende.
