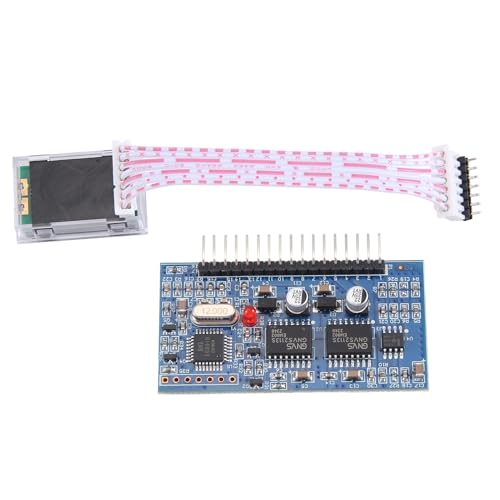

Sarngk DC-DC DC-AC Generator für Reine Sinus SPWM Boost Driver Board EGS002 EG8010 + IR2110 Treiber + LCD

Produktbeschreibung

EG8010 ist eine digitale Funktion, die sehr gut ihre eigene Totzeitsteuerung des reinen Sinus-Wechselrichter-Generator-Chips mitbringt, der in einer zweistufigen DC-DC-AC-Leistungsumwandlungsstruktur oder einer einstufigen DC-AC-Leistungsfrequenztransformator-Boost-Architektur verwendet wird externer 12MHz Quarzoszillator, um hohe Präzision und harmonische Verzerrung zu erreichen, ist sehr klein, 50Hz oder 60Hz Sinuswechselrichter ASIC. Merkmale: - 5-V-Einzelstromversorgung - Pin-Setup für vier Arten der Ausgangsfrequenz der reinen Sinuswelle: Festfrequenz 50 Hz reine Sinuswelle; 60 Hz feste Sinuswelle mit fester Frequenz; 0-100 Hz reine Sinuswellenfrequenz ist einstellbar; Die reine Sinuswellenfrequenz von 0 bis 400 Hz ist einstellbar. Der Chip verwendet die CMOS-Technologie, die interne Integration des SPWM-Sinusgenerators, die Totzeitsteuerschaltung, den Multiplikatorfaktorbereich, die Softstartschaltung, die Schutzschaltung, die serielle RS232-Kommunikationsschnittstelle und ein serielles LCD-Treibermodul 1602. Unipolare und bipolare Modulation - Kommt mit Totbandsteuerung, Pin eingerichtet 4 Totzeit: 300 ns Totzeit; 500 ns Totzeit; 1,0 uS Totzeit; 1,5 uS Totzeit - Externer 12-MHz-Quarzoszillator - PWM-Trägerfrequenz 23,4 kHz - Spannung, Strom, Echtzeit-Temperaturrückmeldung
