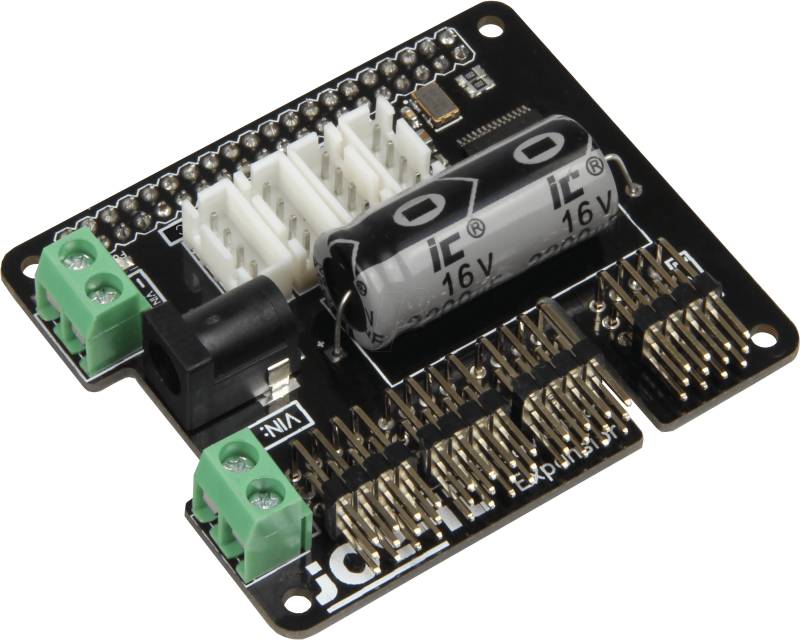

RPI SHD MOTOPI - Raspberry Pi Shield - MotoPi Motorsteuerung

Produktbeschreibung

Die MotoPi Platine ist eine Erweiterungsplatine zur Ansteuerung und Verwendung von bis zu 16 PWM-gesteuerten 5V Servomotoren.Der eigene Taktgeber auf dem MotoPi sorgt für ein sehr genaues PWM Signal und somit auch für eine genaue Positionierung. Die Platine verfügt über 2 Eingänge für eine Spannung von 4,8V - 6V über die zusammen bis zu 11A eingespeist werden können, sodass eine optimale Versorgung der Motoren stets gewährleistet ist und somit auch größere Projekte mit ausreichend Strom beliefert werden können. Die Versorgung läuft zentral über den MotoPi, der für jeden Motor separat einen Anschluss für Spannung, Masse und die Steuerleitung zur Verfügung stellt.Durch den eingebauten Kondensator wird der Strom zusätzlich gepuffert. Hierdurch wird das Einbrechen der Spannung bei kurzzeitiger Mehrbelastung abgemildert, die sonst zum Ruckeln führen könnte. Zusätzlich hat man noch die Möglichkeit einen weiteren Kondensator anzuschließen.Der integrierte Analog-Digital-Wandler, bietet neue Möglichkeiten wie z.B.: die Steuerung über einen Joystick. Die Ansteuerung und Programmierung der Motoren kann, wie gewohnt, weiterhin bequem über den Raspberry Pi bedient werden. Anleitung und Codebeispiele erlauben auch Einsteigern schnell Ergebnisse zu erzielen.Technische Daten• 16 Kanäle (16x PWM)• eigener Taktgeber für Servomotoren (PWM)• Analog-Digital-Wandler• Eingang 1: Hohlstecker 5,5 / 2,1 mm, 4,8 ... 6 V, 5 A max.• Eingang 2: Schraubklemme, 4,8 ... 6 V, 6 A max.• kompatibel mit allen gängigen Raspberry Pi BoardsLieferumfang• Platine• Bedienungsanleitung• BefestigungsmaterialMaße (BxHxT): 65 x 24 x 56 mmLieferung ohne Raspberry Pi
