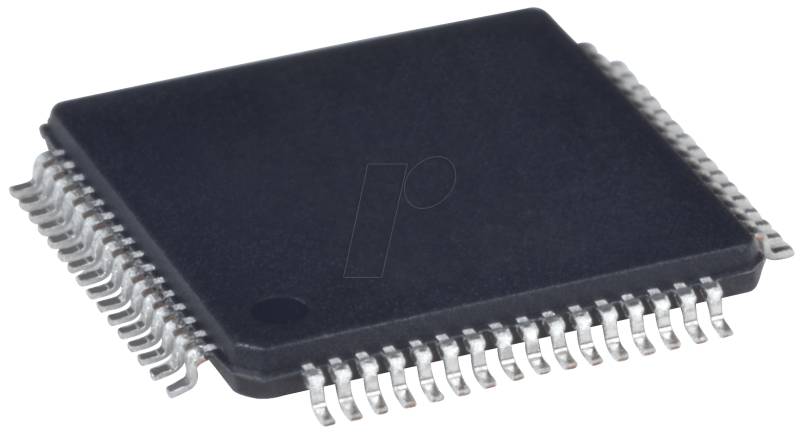

MSP430F413IPM - MSP430 Mikrocontroller, 16-bit, 1,8 V, 8 KB, 8MHz, LQFP-64

Produktbeschreibung

Beschreibung Die MSP430-Familie von Texas Instruments mit Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten mit unterschiedlichen Peripheriegeräten für verschiedene Anwendungen. Die Architektur ist in Kombination mit fünf Energiesparmodi optimiert, um eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als 6 µs.Bei der MSP430x41x-Serie handelt es sich um Mikrocontrollerkonfigurationen mit einem oder zwei integrierten 16-Bit-Timern, einem Komparator, 96 LCD-Segment-Ansteuerungsfunktionen und 48 E / A-Pins.Typische Anwendungen sind Sensorsysteme, die analoge Signale erfassen, in digitale Werte umwandeln, die Daten verarbeiten und an ein Hostsystem übertragen. Der Komparator und der Timer machen die Konfigurationen ideal für Industriezähler, Zähleranwendungen, Handzähler usw. Funktionen • Niedriger Versorgungsspannungsbereich, 1,8 V bis 3,6 V.• Ultralow-Stromverbrauch: - Aktiver Modus: 200 µA bei 1 MHz, 2,2 V. - Standby-Modus: 0,7 µA - Aus-Modus (RAM-Aufbewahrung): 0,1 µA• Fünf Energiesparmodi• Aufwachen aus dem Standby-Modus in weniger als 6 µs• Frequenzregelkreis, FLL +• 16-Bit-RISC-Architektur, 125-ns-Befehlszykluszeit• 16-Bit-Timer_A mit drei oder fünf Erfassungs- / Vergleichsregistern• Integrierter LCD-Treiber für 96 Segmente• On-Chip-Komparator• Brownout-Detektor• Versorgungsspannungsüberwachung / -monitor - Programmierbare Pegelerkennung nur bei MSP430F415 / 417-Geräten• Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich Programmierbarer Codeschutz durch Sicherheitssicherung• Bootstrap Loader in Flash-Geräten
