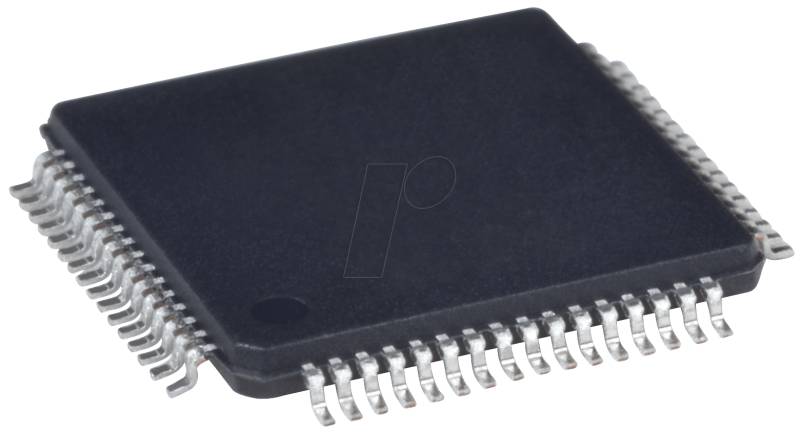

MSP430F135 IPM - MSP430 Mikrocontroller, 16-bit, 1,8 V, 16 KB, 8 MHz, LQFP-64

Produktbeschreibung

MSP430F13x Mixed-Signal-MikrocontrollerBeschreibungDie Familie der Ultra-Low-Power-Mikrocontroller (MCUs) von Texas Instruments MSP430™ besteht aus mehreren Bausteinen mit unterschiedlichen Peripheriegeräten, die auf verschiedene Anwendungen ausgerichtet sind. Die Architektur, kombiniert mit fünf Low-Power-Modi, ist optimiert, um eine verlängerte Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Der Baustein verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und Konstantengeneratoren, die für eine maximale Code-Effizienz sorgen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwachen aus den Niedrigleistungsmodi in den aktiven Modus in weniger als 6 µs. Die MCUs MSP430F13x, MSP430F14x und MSP430F14x1 unterstützen zwei eingebaute 16-Bit-Timer, einen schnellen 12-Bit-ADC auf den Bausteinen MSP430F13x und MSP430F14x, einen USART auf den Bausteinen MSP430F13x oder zwei USARTs auf den Bausteinen MSP430F14x und MSP430F14x1 sowie 48 E/A-Pins. Der Hardware-Multiplikator verbessert die Leistung und bietet eine breite Code- und Hardware-kompatible Familienlösung. Vollständige Modulbeschreibungen finden Sie im Benutzerhandbuch für die MSP430x1xx-Familie.Merkmale:• Niedriger Versorgungsspannungsbereich, 1,8 V bis 3,6 V• Ultra-niedriger Stromverbrauch:- Aktiv-Modus: 280 µA bei 1 MHz, 2,2 V- Standby-Modus: 1.6 µA- Aus-Modus (RAM-Speicherung): 0.1 µA• Fünf Energiesparmodi• Aufwachen aus dem Standby-Modus in weniger als 6 µs• 16-Bit-RISC-Architektur, 125-ns-Befehlszyklus Zeit• 12-Bit-Analog-Digital-Wandler (ADC) mit Interne Referenz, Sample-and-Hold und Autoscan-Funktion• 16-Bit-Timer_B mit sieben Erfassungs-/Vergleichs- Mit-Schatten-Register• 16-Bit-Timer_A mit drei Aufnahmen/Vergleich Registriert• On-Chip-Komparator• Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich, programmierbar Code-Schutz durch Sicherheits-Sicherung• Serielle Kommunikationsschnittstelle (USART), Funktioniert als asynchroner UART oder synchroner SPI-Schnittstelle- Zwei USARTs (USART0, USART1) auf MSP430F14x und MSP430F14x1 Geräten- Ein USART (USART0) auf MSP430F13x-Geräten- Familienmitglieder (siehe auch Gerätevergleich)- MSP430F133 - 8KB + 256 Byte Flash-Speicher, 256 Byte RAM- MSP430F135 - 16KB + 256 Bytes Flash-Speicher, 512 Bytes RAM- MSP430F147, MSP430F1471 - 32KB + 256 Bytes Flash-Speicher, 1KB RAM- MSP430F148, MSP430F1481 - 48KB + 256 Bytes Flash-Speicher, 2KB RAM- MSP430F149, MSP430F1491 - 60KB + 256 Bytes Flash-Speicher, 2KB RAMApplikationen:- Sensor-Systeme- Industrielle Steuerungen- Handmessgeräte
