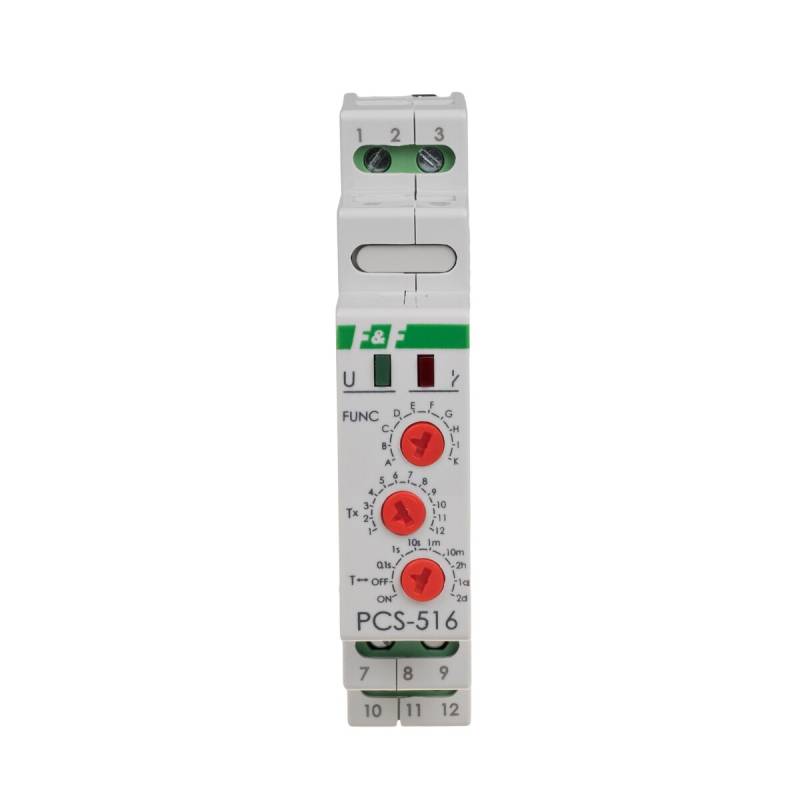

F&F PCS-516DC Zeitrelais 9V bis 30V DC 10 Zeitfunktionen Multifunktion Transistor

Produktbeschreibung

Funktionsweise Das Relais führt die gewählte Arbeitsfunktion gemäß dem eingestellten Zeitregime aus. Die Auswahl eines bestimmten Zeitbereichs und der Funktion des Relaisbetriebs besteht in der Einstellung der entsprechenden Kombination von Drehcodierschaltern. Merkmale der Relais in der DC-Version: * Halbleiterausgänge (Transistor im offenen OC-Kollektorsystem) * Keine Probleme mit dem Verschleiß der Relaiskontakte – ausgelegt für den Betrieb mit hoher Schaltfrequenz Funktionen VERZÖGERT EIN Nach dem Anlegen der Versorgungsspannung (U grüne LED leuchtet) bleibt der Ausgang geöffnet und der eingestellte Betriebszeit „t“ gemessen. Nach Messung der Zeit „t“ schaltet der Ausgang ein (rote LED leuchtet). Eine erneute Ausführung des Relaisbetriebs ist nach Abschalten und erneutem Einschalten der Versorgungsspannung möglich.< br /> VERZÖGERTE AUSSCHALTUNG Bis das Relais eingeschaltet wird, bleibt der Ausgang geöffnet. Nach Anlegen der Versorgungsspannung (grüne LED leuchtet) wird der Ausgang geschlossen und die eingestellte Betriebszeit „t“ gemessen (rote LED leuchtet). Eine erneute Ausführung des Relaisbetriebs ist nach Abschalten und erneutem Einschalten der Versorgungsspannung möglich. VERZÖGERTES EINSCHALTEN - ZYKLISCH Die Funktionsweise des verzögerten Schaltens erfolgt zyklisch in gleichen Abständen der eingestellten Arbeitszeit und Pause. VERZÖGERTE AUSSCHALTUNG - ZYKLISCH Die Funktionsweise der verzögerten Ausschaltung erfolgt zyklisch in gleichen Abständen der eingestellten Arbeitszeit und Pause. ein Impuls von 0,5 s nach einer eingestellten Zeit "t". Erzeugung eines Einzelimpulses mit der Zeit "t" an der steigenden Flanke des START-Signals. Während der Zeitmessung reagiert das System nicht auf START-Impulse. Erzeugung eines Einzelimpulses mit der Zeit "t" an der fallenden Flanke des START-Signals. Während der Zeitmessung reagiert das System nicht auf START-Impulse. Abschaltverzögerung mit der Möglichkeit der Aufrechterhaltung. Die steigende Flanke des START-Signals bewirkt die Aktivierung des Relais, während die fallende Flanke den Start der Zeitmessung bewirkt. Das Eingeben des START-Signals während der Zeitmessung bewirkt bei einer fallenden Flanke eine Verlängerung des Zyklus um eine weitere Zeit "t". Generierung eines Einzelimpulses 0,5 s nach der Zeit „t“, ausgelöst durch die fallende Flanke des START-Signals. Ausschalten des Relais für eine bestimmte Zeit "t" mit der steigenden Flanke des START-Signals. Während der Zeitnahme reagiert das System nicht auf das START-Signal. Achtung! * Das Anlegen der RESET-Spannung während der Funktionsausführung bewirkt: - bei den Funktionen A, B, C, D, F die Umsetzung des Betriebsmodus von Anfang an. - bei den Funktionen F, G, H, I die Rückkehr des Relais in den Ausgangszustand und das Warten auf das START-Signal. - bei der Funktion K den Dauerkontakt des Relais in Stellung 11-12. * Einstellen des Drehschalters des Zeitbereichs in Stellung: * Beim Einschalten reagiert das System nicht auf Änderungen der Zeitbereichseinstellungen. * Das Arbeiten mit dem neu eingestellten Zeitbereich erfolgt nach Ausschalten und Neustarten der Stromversorgung. * Bei eingeschalteter Stromversorgung innerhalb des eingestellten Zeitbereichs ist eine stufenlose Zeitanpassung im Bereich des Zeiteinstellwerts möglich.
