3B Scientific Physik Lehrmittel - Induktionsgerät -zur quantitativen Bestätigung des Indukiongesetztes

Produktbeschreibung

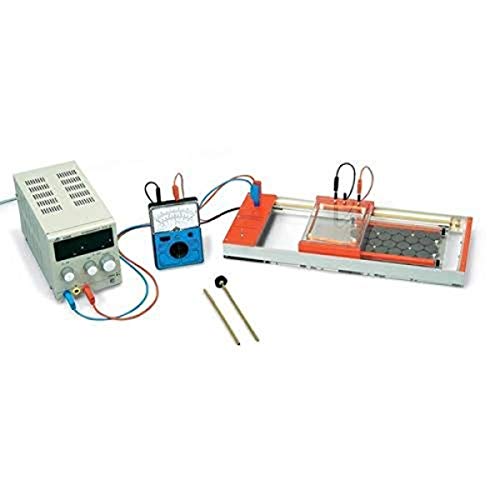

Das Induktionsgerät dient zur Demonstration und Untersuchung der Induktionsspannung, die infolge der Bewegung einer Spule auf einer Magnetplatte entsteht. Durch Veränderung der Geschwindigkeit und der Windungszahl der Spule kann das Induktionsgesetz auf experimentellem Wege quantitativ bestätigt werden. Weiterhin kann die Bewegung eines stromdurchflossenen Leiters im Feld der Magnetplatte demonstriert werden. Über einen Seilzug wird der Rahmen mit Spule mit Hilfe eines Motors mit konstanter Geschwindigkeit über die Magnetplatte bewegt. Dadurch ergibt sich eine konstante Induktionsspannung. Die Bewegungsrichtung der Spule lässt sich über einen Polumschalter und die Geschwindigkeit über die Betriebsspannung ändern. Der transparente Aufbau von Magnetplatte und Spule ermöglicht den Einsatz auf dem Tageslichtprojektor. Rahmen mit Spule: 185 mm x 125 mm; Spulenabgriffe: 800, 1600, 2400 Wdg.; Gesamtabmessung: 585 mm x 200 mm x 55 mm; Anschluss: 4-mm-Sicherheitsbuchsen; Masse: ca. 3 kg Lieferumfang: 1 Grundgerät; 1 Rahmen mit Spule; 1 Magnetplatte; 1 Messingrohr; 1 Vlies
