ACV Lenkradfernbedienung für BMW Mini (R50/R52/R53) 2001-2008 iBus Amp Autoradio

Produktbeschreibung

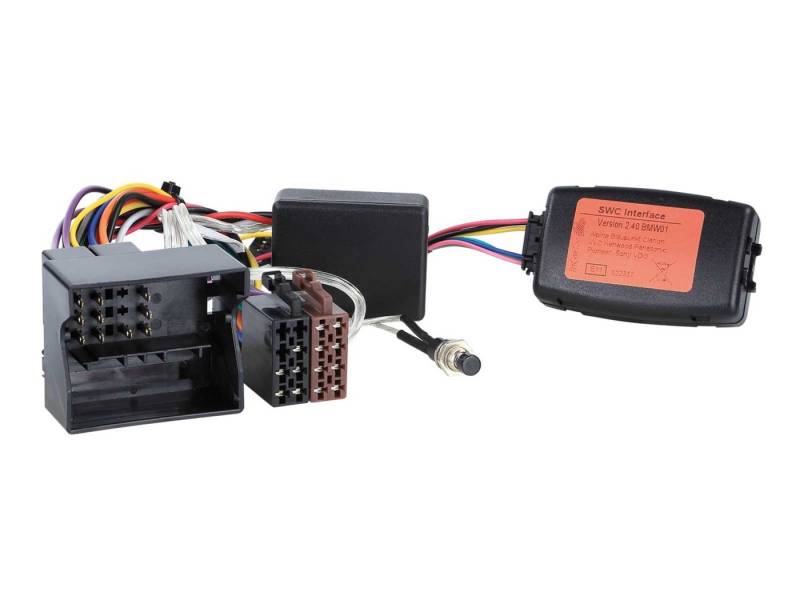

Lenkradfernbedienungsadapter für BMW Mini (R50/R52/R53) 2001-2008 iBus Amp Harman Kardon

Lenkradfernbedienungsadapter BMW Mini

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

I-Bus

Anschluss: 40 Pin Quadlock BMW Stecker

Fahrzeuge mit Boost CD / Wave Cassette OEM Gerät
Fahrzeuge mit Harman Kardon OEM Soundsystem

OEM Zusatzkomponenten (CD-Wechsler/TV-Tuner/Telefon) demontieren

DrucktasteHarman Kardon OEM Soundsystem Einstellungen (siehe BDA)

Kurzes Drücken:
DSP-Modi Räumlich - Elektronisch - Instrumental - Festival

Langes Drücken:
Aktivierten/Deaktivierten Fahrermodus

Langes Drücken länger 3 Sekunden:
Fadersteuerung vorne/hinten
Taste nicht mehr drücken wenn die gewünschte Abstimmung erreicht ist

Für folgende Fahrzeuge geeignet:

BMW Mini One (R50/R53) 07/2001 - 11/2006
BMW Mini One (R52) 07/2004 - 08/2008

Folgende Signale werden zur Verfügung gestellt:

Lenkradfernbedienung

Harman Kardon OEM Soundsystem Einstellungen

Anschlusskabel für folgende Radiohersteller:

LFB InCartec Kabel &gt, Blaupunkt/China HU/Kenwood: 42k-000
LFB InCartec Kabel &gt, Multilead diverse Geräte: 42k-025
LFB InCartec Kabel &gt, Alpine: 42k-100
LFB InCartec Kabel &gt, Blaupunkt/Kenwood/Pioneer: 42k-300
LFB InCartec Kabel &gt, XZent/ Zenec: 42k-400
LFB InCartec Kabel &gt, Sony: 42k-600
LFB InCartec Kabel &gt, Kenwood: 42k-700a
LFB InCartec Kabel &gt, Clarion: 42k-800
LFB InCartec Kabel &gt, JVC: 42k-900

Allgemeine Installationshinweise:

Überprüfung:
1: Überprüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
