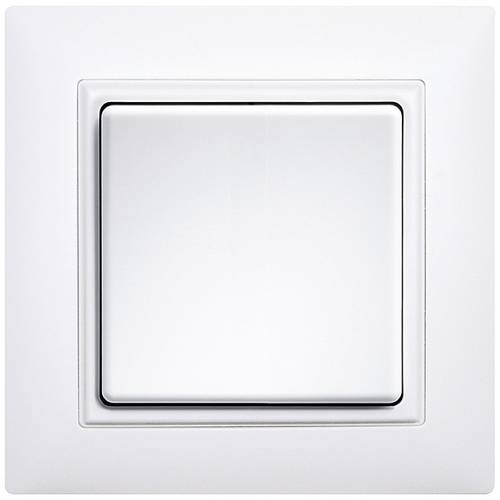

Eltako FT4CH-w Funk Sensor Aufputz Reichweite max. (im Freifeld) 30m

Produktbeschreibung

Funktaster weiß für Rahmen-Innenmaß 60x60mm, 15mm hoch. Erzeugt die Energie für Funktelegramme selbst bei Tastendruck, daher ohne Anschlussleitung und kein Stand-by-Verlust. Mit Wippe und Doppelwippe. Auch für Schweizer Abdeckrahmen von ABB Normelec und Hager. Im Lieferumfang enthalten sind eine große Wippe, eine Doppelwippe, ein Zwischenrahmen (alle gleiche Farbe), die Halteplatte, das Funkmodul und eine Klebefolie. Funktaster mit einer Wippe können zwei auswertbare Signale senden: Wippe oben drücken und Wippe unten drücken. Funktaster mit Doppelwippe können vier auswertbare Signale senden: Zwei Wippen je oben und unten drücken. Die Halteplatte kann auf eine ebene Fläche geschraubt oder mit der beiliegenden Klebefolie an die Wand, auf Glas oder auf Möbel geklebt werden. Über einer 55mm-Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet. Ab Werk ist die Doppelwippe auf das Funkmodul gerastet. Soll diese gegen die große Wippe ausgetauscht werden, dann die Wippenhälften nach vorne abziehen und hierbei nicht zur Mitte hin verbiegen. Danach die große Wippe so aufrasten, dass deren Kennzeichnungen 0 und I auf der Rückseite mit dem Funkmodul übereinstimmen. Bei dem Ankleben zuerst die Halteplatte mit Rahmen und Zwischenrahmen, mit den Rastungen oben und unten ankleben. Danach das Set Funkmodul mit Wippe, Kennzeichnung 0 auf der Rückseite immer oben, einrasten. Vor dem Anschrauben den Zwischenrahmen von der Halteplatte lösen
